सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग

सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग एक हाइड्रोलिक फिटिंग है जो हाइड्रोलिक सिस्टम में होज़, ट्यूब, पंप, वाल्व और सिलेंडर को जोड़ती है। यह सरल दिखता है - धागों और एक सीलिंग चेहरे के साथ एक धातु शरीर - लेकिन यह क्रूर परिस्थितियों में काम करता है: 50 से 400+ बार का दबाव, तापमान में उतार-चढ़ाव, कंपन, और हाइड्रोलिक तरल पदार्थ जो किसी भी रिसाव पथ का पता लगाता है जैसे पानी एक दरार पाता है।

फिटिंग का काम सील करना है. चाहे वह जेआईसी 37° फ्लेयर हो, ओआरएफएस (ओ-रिंग फेस सील), बीएसपीपी समानांतर धागा, या एनपीटी पतला धागा हो, सीलिंग ज्यामिति को माइक्रोन परिशुद्धता के लिए मशीनीकृत किया जाता है। 0.02 मिमी गोल आकार की एक सीलिंग सतह एक फिटिंग है जो रोती है। फटी हुई जड़ वाला धागा एक ऐसी फिटिंग है जो दबाव में उड़ जाती है। यही कारण है कि मशीनिंग गुणवत्ता यहाँ "अच्छी" नहीं है - यह एक सुरक्षा मुद्दा है।

सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग की मुख्य विशेषताएं और लाभ

सीलिंग सतहों को मशीनीकृत किया गया, "पर्याप्त रूप से अच्छा" नहीं 37° फ्लेयर कोन, ओ-रिंग ग्रूव और सीट फेस को नियंत्रित सहनशीलता (सीट कोण ±0.5°, सतह फिनिश रा 0.8μm अधिकतम) के साथ मशीनीकृत किया जाता है। एक उचित सीलिंग सतह वह है जो 350 बार को पाइप के अंदर और आपके उपकरण कक्ष से बाहर रखती है।

साफ़, नुकीले धागे धागों को पूर्ण प्रोफाइल फॉर्म के साथ 6g/6H पर काटा या रोल किया जाता है - कोई फटी हुई जड़ें नहीं, कोई लुढ़की हुई शिखा नहीं। एक तंग, गैर-रिसाव जोड़ की गारंटी के लिए पतला धागे (एनपीटी/बीएसपीटी) को एल1/एल2 रिंग गेज से सत्यापित किया जाता है।

दबाव-परीक्षित आत्मविश्वास हम नमूना बैचों पर 1.5× रेटेड कामकाजी दबाव के लिए फिटिंग का परीक्षण करते हैं, और प्रत्येक फिटिंग का दृश्य और आयामी निरीक्षण किया जाता है। महत्वपूर्ण अनुप्रयोगों के लिए, 100% दबाव परीक्षण उपलब्ध है।

द्रव के लिए सही सामग्री मानक खनिज तेल प्रणालियों के लिए कार्बन स्टील जिंक-प्लेटेड; भोजन, समुद्री और आक्रामक तरल पदार्थों के लिए स्टेनलेस 316; कम दबाव वाली वायवीय और जल सेवा के लिए पीतल। सही सामग्री गैल्वेनिक क्षरण और समय से पहले विफलता को रोकती है।

स्वच्छता आप निर्दिष्ट कर सकते हैं फिटिंग को अल्ट्रासोनिक रूप से साफ किया जाता है और आपके सफाई विनिर्देश के अनुसार पैक किया जाता है - जिसमें संवेदनशील सर्वो और आनुपातिक प्रणालियों के लिए आईएसओ 4406 सफाई कक्षाएं शामिल हैं।

उत्पाद विशिष्टताएँ

विशिष्ट अनुप्रयोग

सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग निर्माता और आपूर्तिकर्ता के रूप में, तुओयुआन मेटल फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में फिटिंग की आपूर्ति करता है:

मोबाइल हाइड्रोलिक्स - उत्खनन, लोडर, कृषि मशीनरी

औद्योगिक हाइड्रोलिक सिस्टम - प्रेस, इंजेक्शन मोल्डिंग मशीन, मशीन टूल्स

निर्माण उपकरण हाइड्रोलिक सर्किट

समुद्री और अपतटीय हाइड्रोलिक सिस्टम (316 स्टेनलेस)

खाद्य प्रसंस्करण और फार्मास्युटिकल द्रव लाइनें

परीक्षण बेंच, स्नेहन प्रणाली और वायवीय सर्किट

उत्पादन प्रक्रिया

हाइड्रोलिक फिटिंग को सीएनसी लेथ पर बार स्टॉक से मशीनीकृत किया जाता है - अक्सर एक ही क्लैंपिंग चक्र में। हेक्स बॉडी को घुमाया जाता है, ड्रिल किया जाता है, पिरोया जाता है, और सीलिंग ज्योमेट्री (फ्लेयर कोन, ओ-रिंग ग्रूव, या टेपर) को समर्पित टूलींग से काटा जाता है। एकल-सेटअप दृष्टिकोण वह है जो सीलिंग सतह को धागे के साथ संकेंद्रित रखता है।

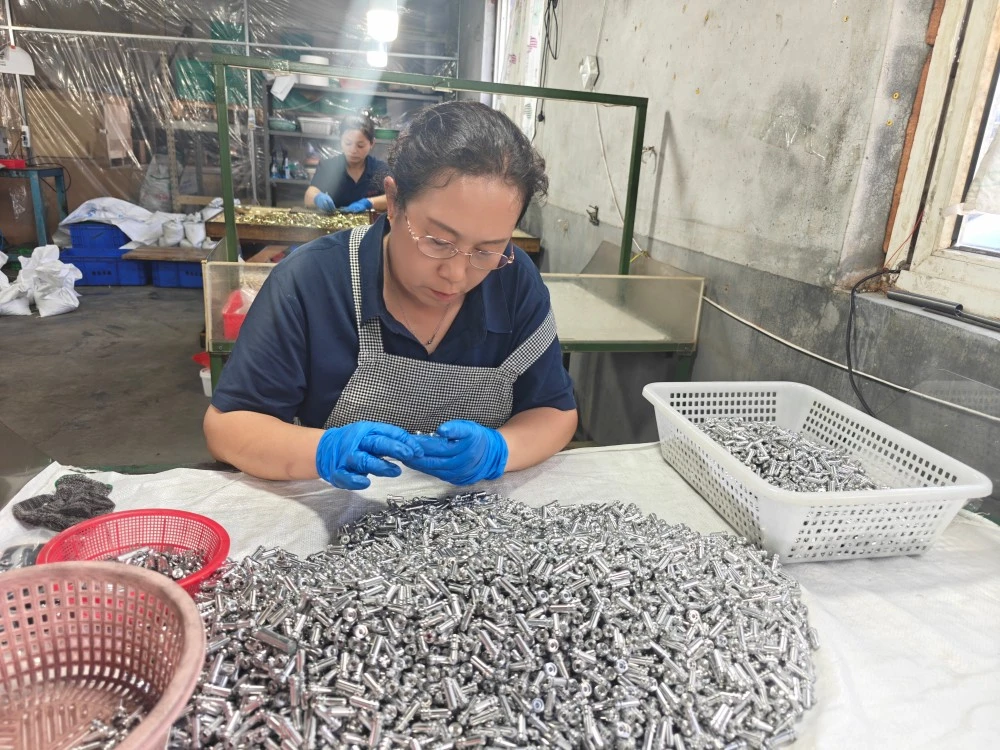

मशीनिंग के बाद, फिटिंग को हटा दिया जाता है - सीलिंग चेहरों पर महत्वपूर्ण - फिर सतह का इलाज किया जाता है (जस्ता चढ़ाना, जस्ता-निकल, या निष्क्रियता)। चिप्स और अवशेषों को हटाने के लिए फिटिंग को अल्ट्रासोनिक रूप से साफ किया जाता है, फिर निरीक्षण किया जाता है: थ्रेड गेजिंग, सीट कोण की जांच, आयामी माप और नमूना दबाव परीक्षण।

तुओयुआन धातु क्यों चुनें?

मशीनिंग परिशुद्धता जहां यह मायने रखती है हमारे सीएनसी खराद ≤±0.003 मिमी की दोहराव स्थिति सटीकता रखते हैं, और हम नियमित रूप से फिटिंग पर ±0.01 मिमी तक मशीन करते हैं - सहिष्णुता बैंड जो सीलिंग सतहों को सही रखता है और थ्रेड गेज-क्लीन रखता है।

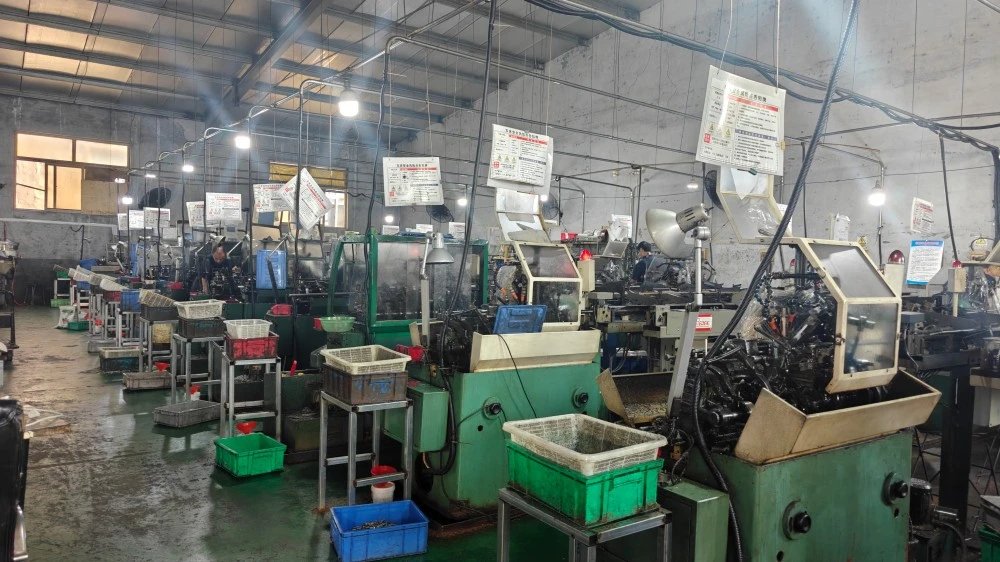

धातुकर्म विशेषज्ञता का दशक 5,000 वर्ग मीटर की फैक्ट्री, 20 सीएनसी लेथ और 100 मिलियन-पीस वार्षिक क्षमता के साथ सटीक भागों में 10 वर्षों से अधिक का अनुभव। हमने इस कैटलॉग में हर फिटिंग मानक को कई बार मशीनीकृत किया है।

48 घंटे की गुणवत्ता प्रतिक्रिया यदि कोई समस्या पाई जाती है, तो हम 48 घंटों के भीतर जवाब देते हैं और सहमति के अनुसार पूर्ण मुआवजे की जिम्मेदारी लेते हैं। वह प्रतिबद्धता, जिसका लगातार सम्मान किया जाता है, यही कारण है कि हमारे 95% ग्राहक दोबारा ऑर्डर करते हैं।

निर्यात के लिए तैयार दस्तावेज़ीकरण सामग्री प्रमाणपत्र, निरीक्षण रिपोर्ट और दबाव परीक्षण रिकॉर्ड हर ऑर्डर के साथ भेजे जाते हैं। तृतीय-पक्ष निरीक्षण समन्वय उपलब्ध है।

पैकेजिंग एवं शिपिंग

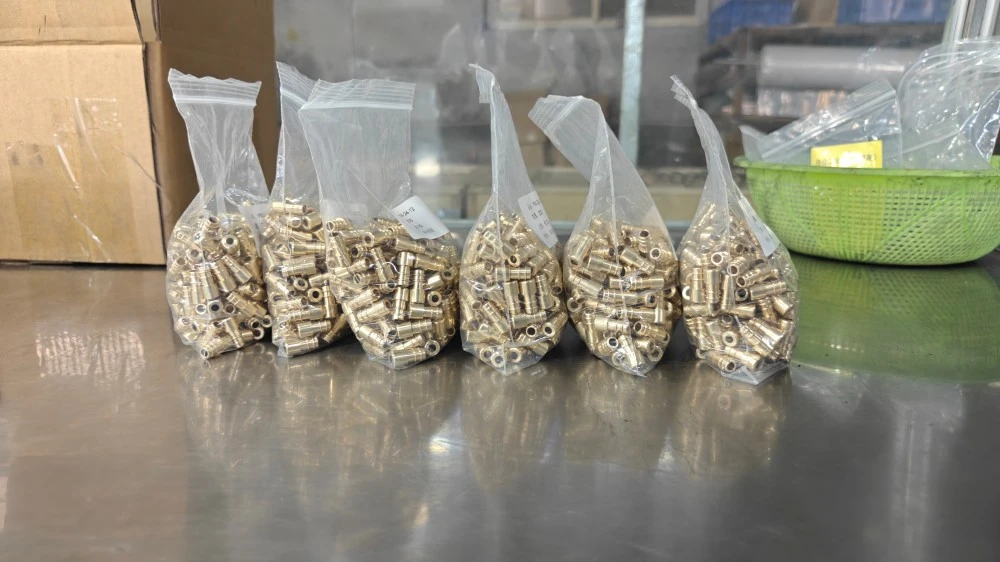

फिटिंग को साफ किया जाता है, जंग से बचाया जाता है, और पॉली बैग, डिब्बों या निर्यात लकड़ी के मामलों में पैक किया जाता है। क़िंगदाओ बंदरगाह से एक्सप्रेस, हवाई और समुद्री माल उपलब्ध है। दस्तावेज़ीकरण: वाणिज्यिक चालान, पैकिंग सूची, लदान का बिल, उत्पत्ति का प्रमाण पत्र, सामग्री परीक्षण प्रमाण पत्र। सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग की कीमतों, थोक ऑर्डर या कोटेशन के लिए, हमारी निर्यात टीम से संपर्क करें।

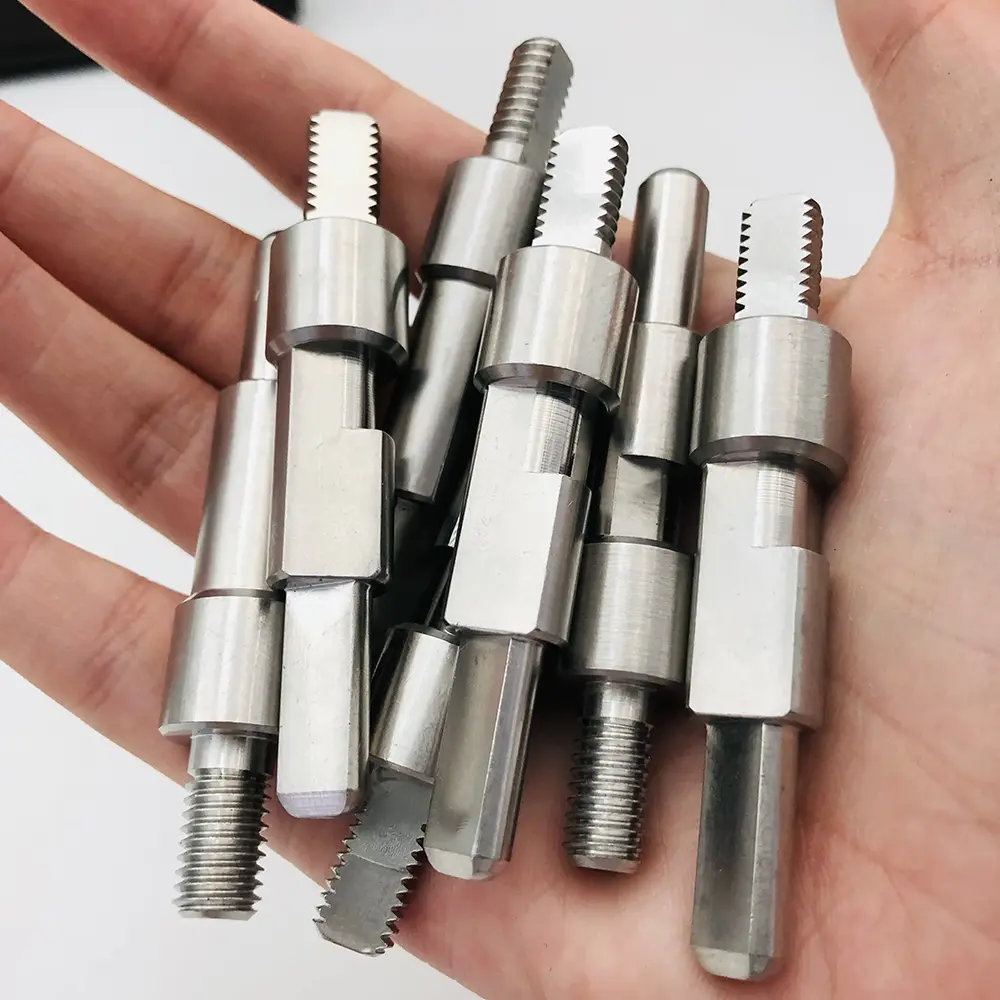

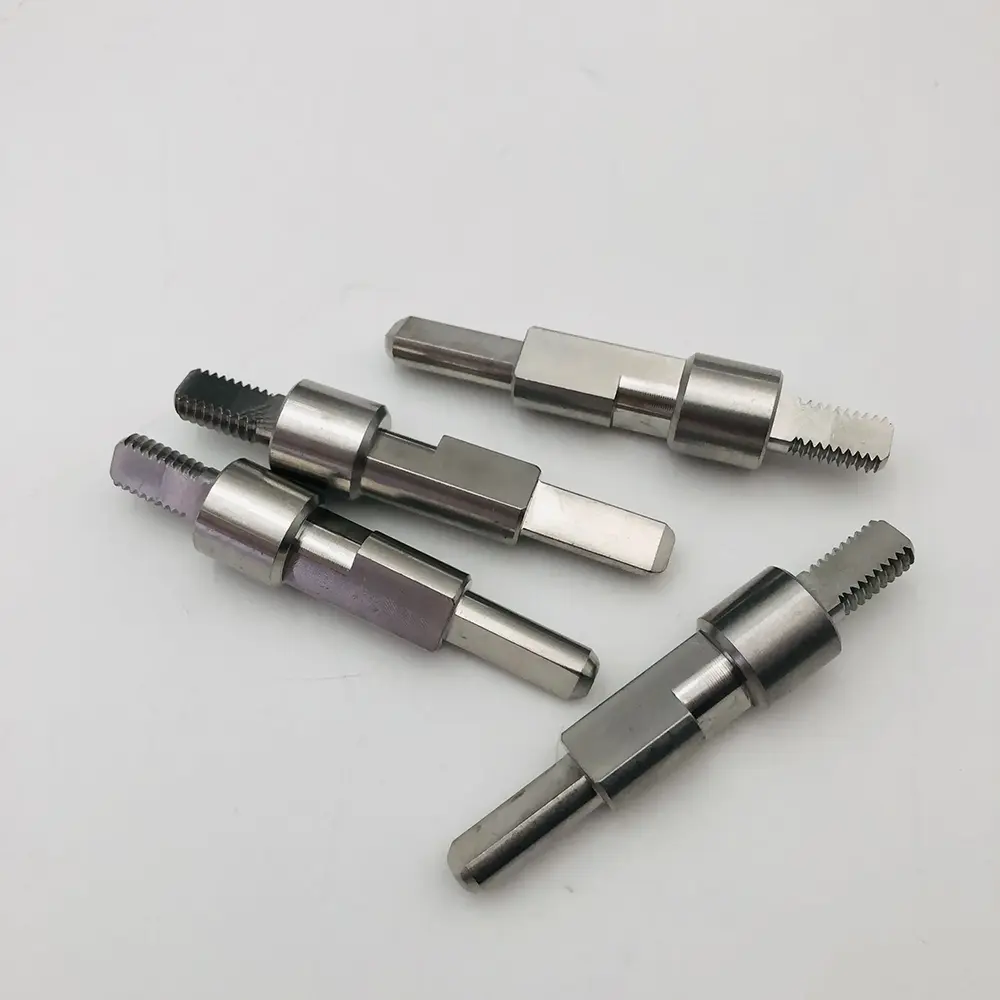

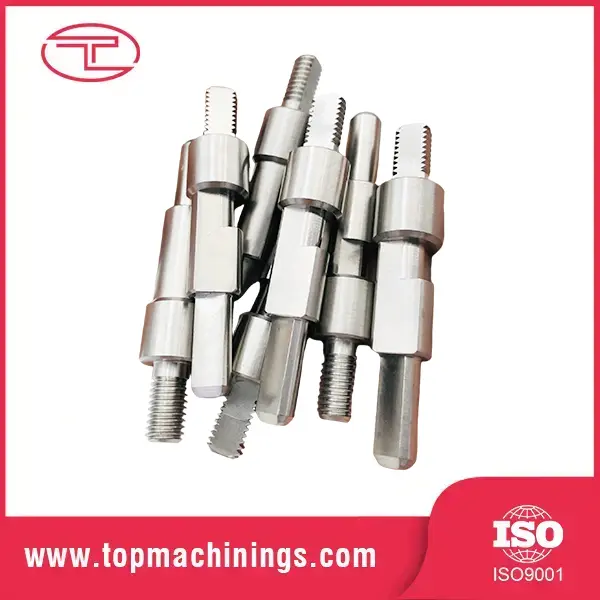

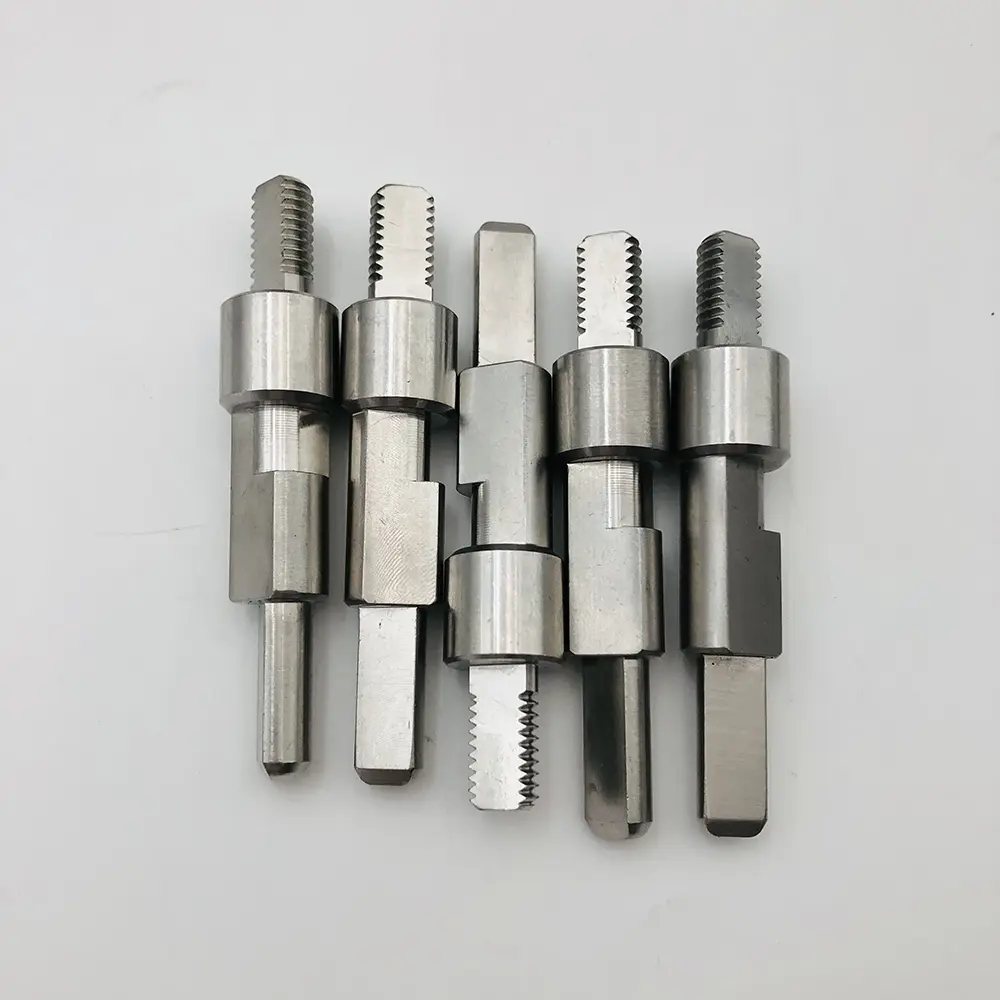

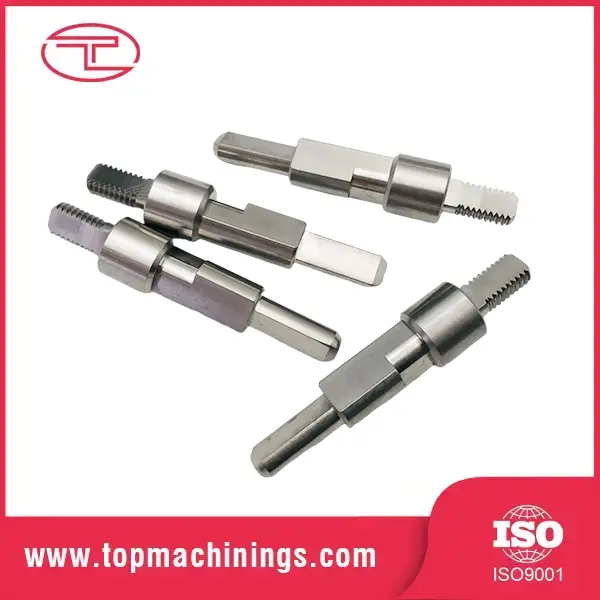

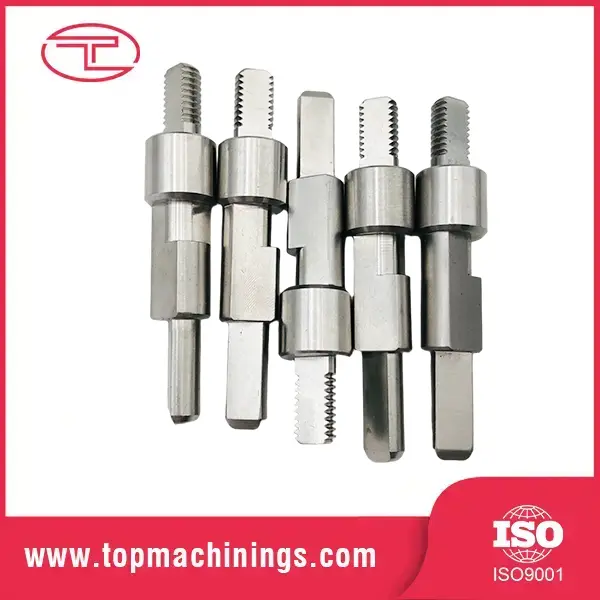

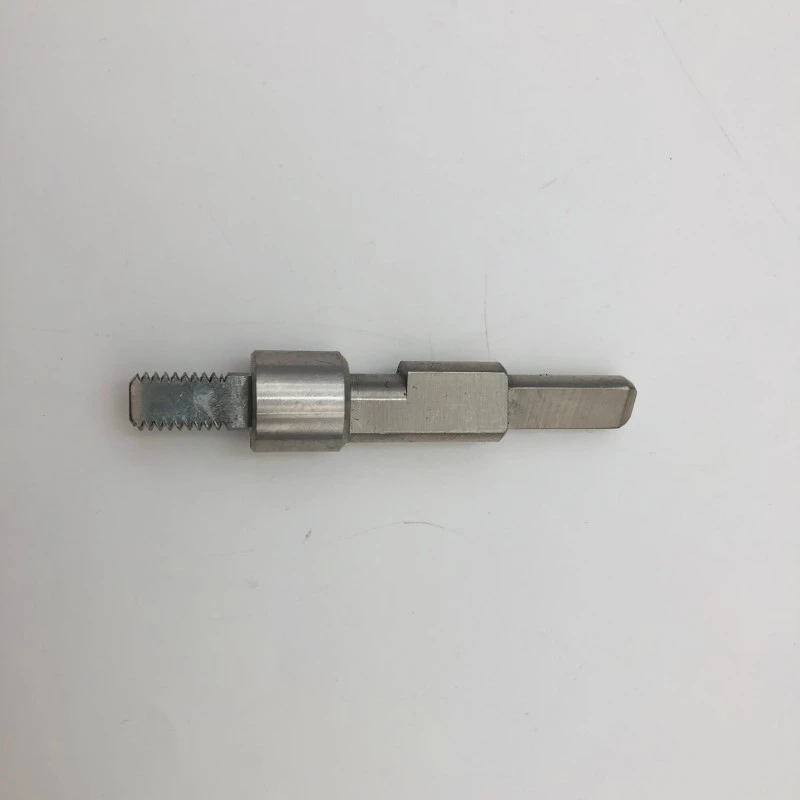

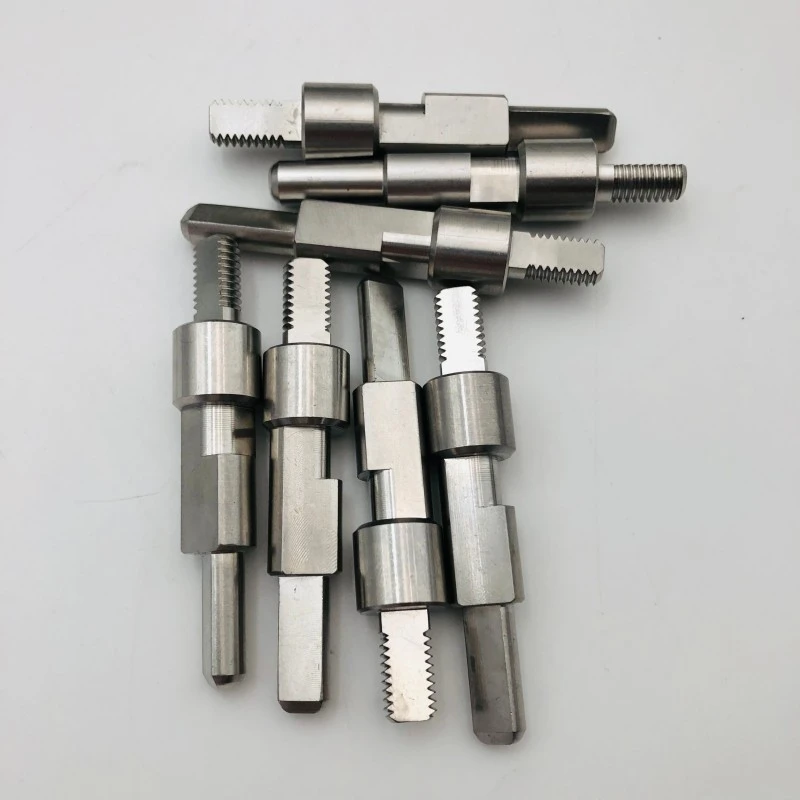

औद्योगिक उपकरणों के लिए उच्च परिशुद्धता वाले थ्रेडेड शाफ्ट

ग्राहक: यूरोपीय हाइड्रोलिक उपकरण निर्माता

उद्योग: द्रव ऊर्जा और औद्योगिक स्वचालन

सामग्री: स्टेनलेस स्टील/कार्बन स्टील

प्रक्रिया: परिशुद्धता सीएनसी टर्निंग, मिलिंग, थ्रेडिंग और हीट ट्रीटमेंट

उच्च दबाव वाले हाइड्रोलिक असेंबलियों में रिसाव और यांत्रिक घिसाव को रोकने के लिए ग्राहक को सख्त सहनशीलता और चिकनी सतह फिनिश के साथ कस्टम मल्टी-स्टेप्ड थ्रेडेड शाफ्ट की आवश्यकता होती है। मानक बाज़ार घटक अपनी विशिष्ट टॉर्क और संरेखण आवश्यकताओं को पूरा करने में विफल रहे।

मल्टी-एक्सिस स्विस सीएनसी टर्निंग और सटीक मिलिंग मशीनों का उपयोग करके, हमने ग्राहक के तकनीकी चित्र के अनुसार सटीक थ्रेड प्रोफाइल और फ्लैट-मिल्ड सुविधाओं के साथ अनुकूलित शाफ्ट का निर्माण किया। शिपिंग से पहले 100% थ्रेड गेज परीक्षण और सतह खुरदरापन जांच सहित सख्त गुणवत्ता नियंत्रण लागू किया गया था।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मुझे किस फिटिंग मानक का उपयोग करना चाहिए?

उत्तर: यह आपके क्षेत्र और नली के सिरों पर निर्भर करता है: जेआईसी उत्तरी अमेरिका में आम है, बीएसपी यूरोप/एशिया में, जर्मनी में मीट्रिक डीआईएन, ओआरएफएस जहां कंपन और रिसाव-मुक्त प्रदर्शन मायने रखता है। हमें अपनी वर्तमान फिटिंग या चित्र भेजें और हम मानक की पहचान करेंगे और मिलान फिटिंग की आपूर्ति करेंगे।

प्रश्न: आपकी फिटिंग किस दबाव को संभाल सकती है?

ए: मानक फिटिंग को 350 बार कार्य दबाव पर रेट किया गया है; 630 बार तक उच्च दबाव विन्यास। हम नमूना बैचों का परीक्षण 1.5× रेटेड दबाव पर करते हैं।

प्रश्न: क्या आप भोजन या समुद्री उपयोग के लिए स्टेनलेस स्टील फिटिंग की आपूर्ति कर सकते हैं?

उत्तर: हां - पैसिवेशन फिनिश के साथ SUS316 फिटिंग भोजन, समुद्री और फार्मास्युटिकल अनुप्रयोगों के लिए उपलब्ध हैं। सामग्री प्रमाण पत्र प्रदान किये गये।

प्रश्न: क्या आप प्रति ड्राइंग कस्टम फिटिंग प्रदान करते हैं?

उत्तर: हां, पूरी तरह से कस्टम फिटिंग हमारी विशेषता है। एक ड्राइंग या नमूना भेजें और हम कस्टम पोर्ट कॉन्फ़िगरेशन सहित आपकी सटीक ज्यामिति के अनुसार मशीन बनाएंगे।

प्रश्न: सीएनसी मशीनीकृत हाइड्रोलिक फिटिंग का आपका MOQ और डिलीवरी समय क्या है?

ए: नमूने: 3-5 दिन, MOQ लचीला। उत्पादन: औसत 15 दिन। क़िंगदाओ से समुद्री माल ढुलाई, या तत्काल छोटे ऑर्डर के लिए एक्सप्रेस।
