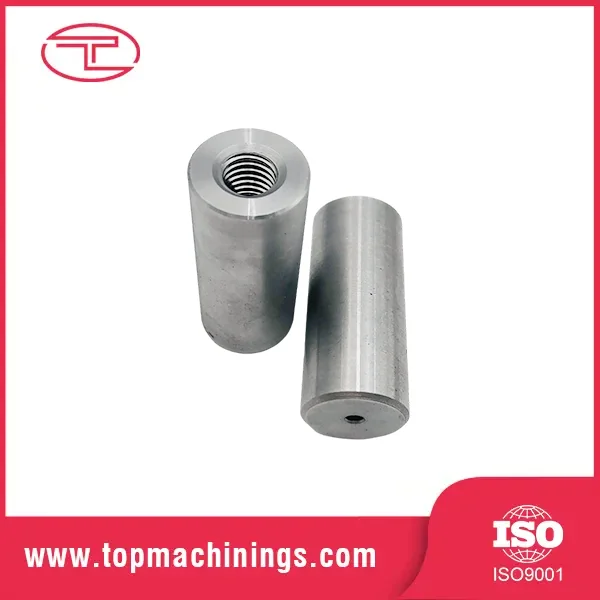

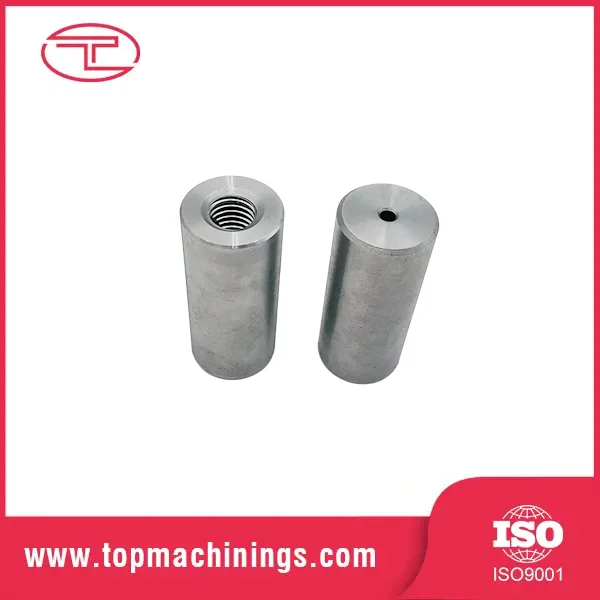

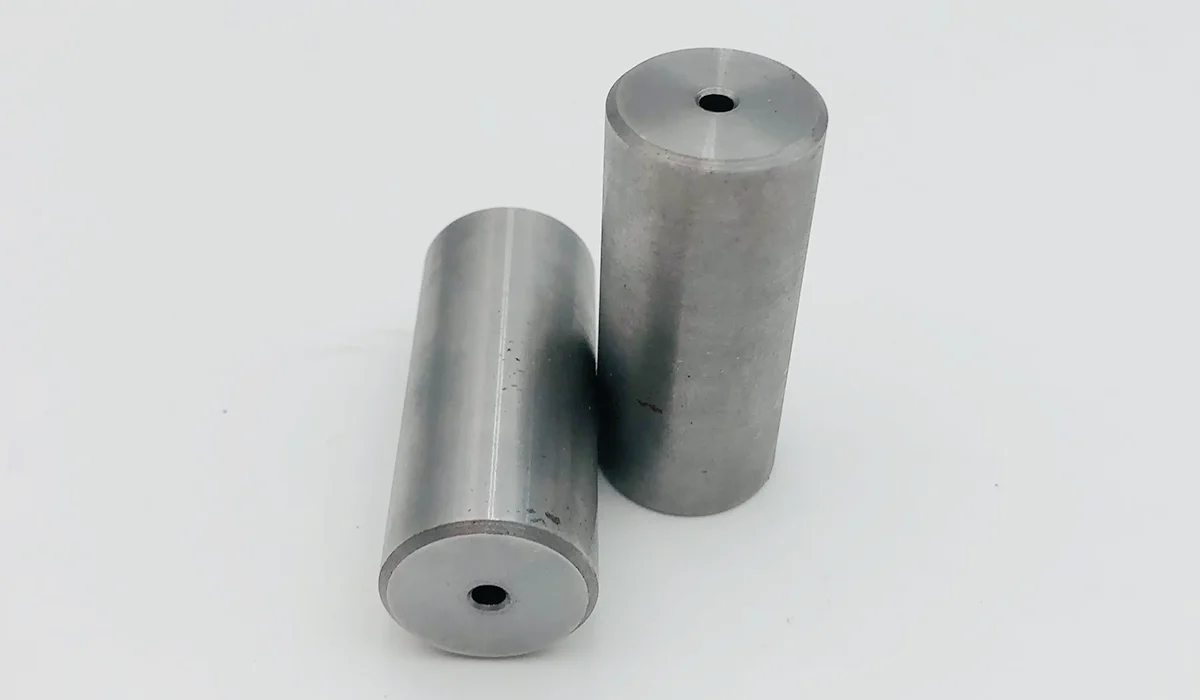

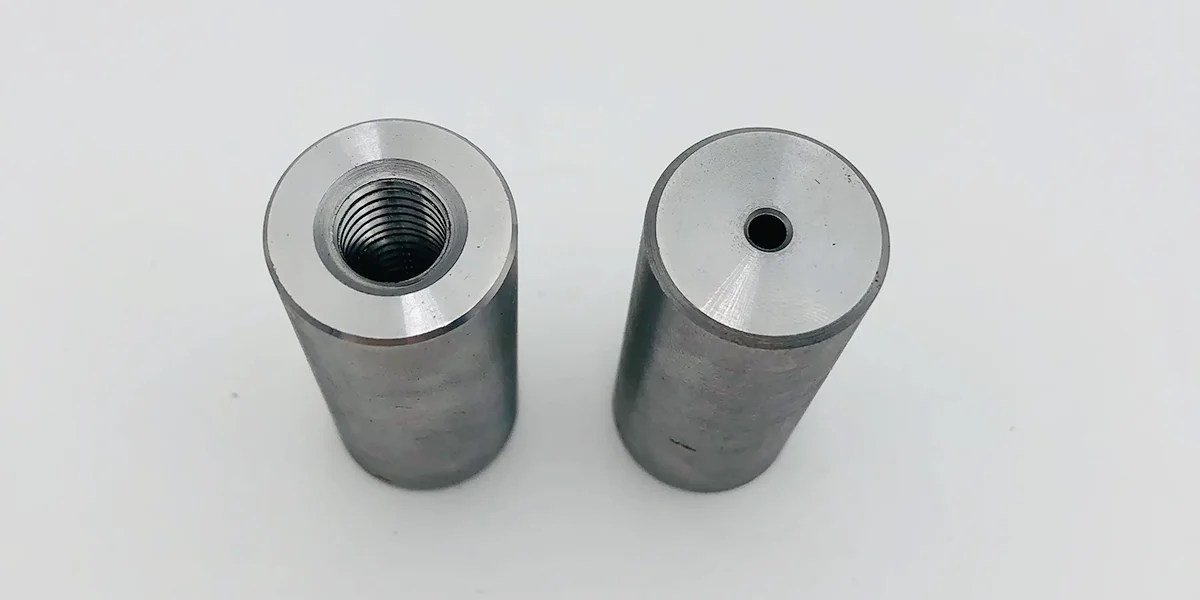

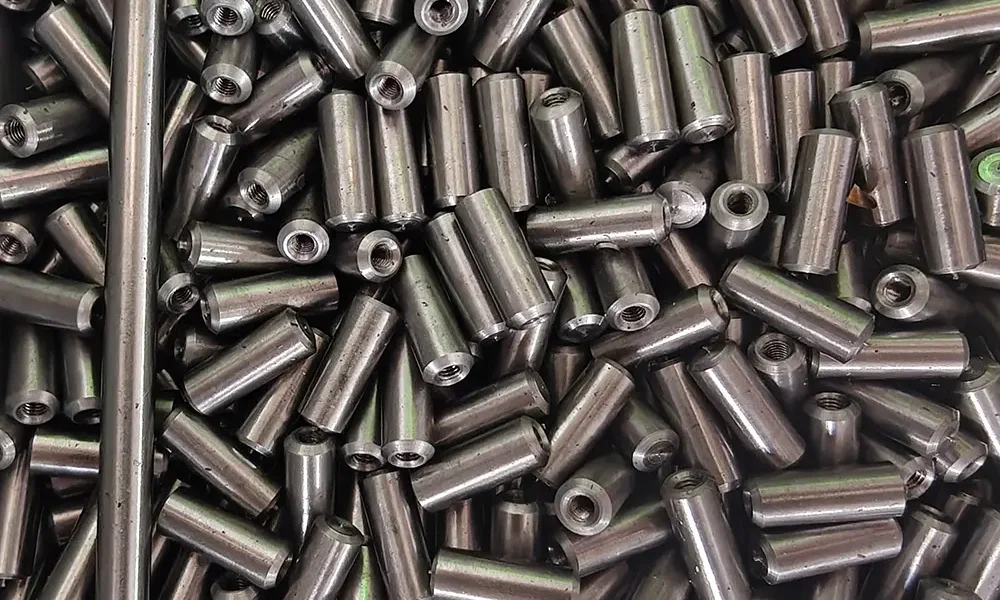

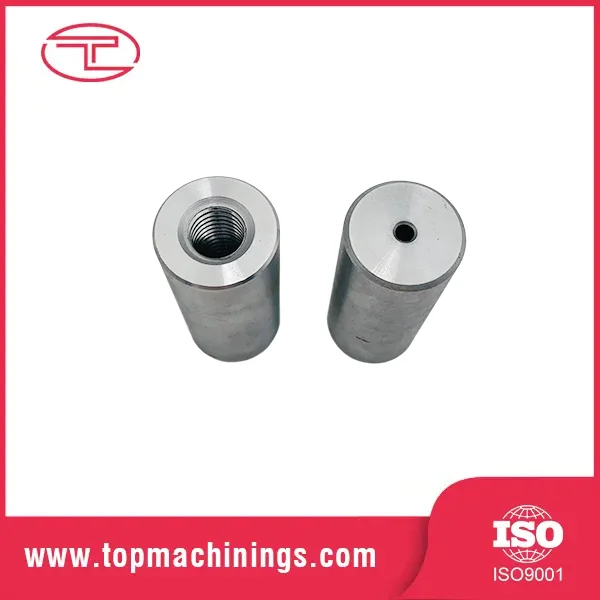

परिशुद्ध सीएनसी थ्रेडेड बुशिंग

एक सटीक सीएनसी थ्रेडेड बुशिंग एक बेलनाकार आस्तीन है जिसकी आंतरिक या बाहरी सतह पर सटीक-मशीनीकृत धागे होते हैं। इसे एक "थ्रेडेड इंसर्ट" के रूप में सोचें जो एक घटक को सीधे मूल भाग में मशीनिंग थ्रेड के बिना एक मजबूत, बदली जाने योग्य थ्रेड इंटरफ़ेस देता है। जब नरम एल्यूमीनियम आवास में एक थ्रेडेड छेद स्ट्रिप होता है - एक क्लासिक विफलता मोड - झाड़ी वह हिस्सा है जो दिन बचाता है।

दो मुख्य परिवार हैं: थ्रेडेड इंसर्ट और स्लीव बुशिंग्स। दोनों मशीन की दुकान से एक ही चीज़ की मांग करते हैं: गोलाई, गाढ़ापन, और माइक्रोन में मापी गई थ्रेड सटीकता।

सामग्री एवं थ्रेड विन्यास

स्टेनलेस स्टील (SUS303/304/316): भोजन, समुद्री और चिकित्सा उपयोग के लिए संक्षारण प्रतिरोध।

मिश्र धातु इस्पात (4140/1045): भारी भार अनुप्रयोगों के लिए ताप उपचार के साथ उच्च शक्ति।

पीतल (सी3604/एचपीबी59-1): सटीक सीएनसी थ्रेडेड बुशिंग के लिए उत्कृष्ट मशीनेबिलिटी और प्राकृतिक चिकनाई।

एल्यूमिनियम (6061-टी6/7075): एयरोस्पेस और ऑटोमोटिव असेंबलियों के लिए हल्का वजन।

थ्रेड फॉर्म: मीट्रिक (एम3-एम64), यूएनसी/यूएनएफ, एनपीटी पाइप थ्रेड, और प्रति ड्राइंग कस्टम फॉर्म।

कक्षाएं: हस्तक्षेप-फिट अनुप्रयोगों के लिए 6H/6g मानक, 5H/4h परिशुद्धता कक्षाएं।

धागे को सीएनसी खराद पर सिंगल-पॉइंट थ्रेडिंग या थ्रेड मिलिंग से काटा जाता है, इसके बाद पिच-व्यास गेजिंग की जाती है। प्रेस-फिट आवेषण के लिए, हम बाहरी व्यास को ±0.005 मिमी तक रखते हैं ताकि बुशिंग सीटें सही हस्तक्षेप के साथ - स्थापित करने के लिए पर्याप्त ढीली हों, इतनी तंग हों कि कभी न घूमें।

उत्पाद विशिष्टताएँ

परिशुद्ध सीएनसी थ्रेडेड बुशिंग के विशिष्ट अनुप्रयोग

एक सटीक सीएनसी थ्रेडेड बुशिंग निर्माता और आपूर्तिकर्ता के रूप में, तुओयुआन मेटल फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में बुशिंग की आपूर्ति करता है:

ऑटोमोटिव और इलेक्ट्रॉनिक्स में एल्यूमीनियम और प्लास्टिक हाउसिंग के लिए थ्रेडेड इंसर्ट।

पंप, गियरबॉक्स और कन्वेयर में बियरिंग स्लीव्स और घिसे हुए बुशिंग्स।

जिग्स, फिक्स्चर और टूलींग प्लेटों के लिए झाड़ियों का पता लगाना।

हाइड्रोलिक और वायवीय सिलेंडर घटक।

फर्नीचर, उपकरण और उपकरण धुरी संयोजन।

एयरोस्पेस और रक्षा हल्के असेंबलियाँ।

असली मामला

केस स्टडी: कस्टम प्रिसिजन सीएनसी थ्रेडेड ब्रास बुशिंग्स

उद्योग: इलेक्ट्रॉनिक्स और इलेक्ट्रिकल उपकरण

सामग्री: पीतल C36000

प्रक्रिया: स्विस सीएनसी टर्निंग, टैपिंग और हेक्स मिलिंग

एक अमेरिकी इलेक्ट्रॉनिक घटक निर्माता को प्लास्टिक के बाड़ों के भीतर एंटी-रोटेशनल इंसर्ट के रूप में काम करने के लिए कस्टम सटीक सीएनसी थ्रेडेड बुशिंग की आवश्यकता थी। प्लास्टिक हाउसिंग को नुकसान पहुंचाए बिना सहज स्क्रू असेंबली सुनिश्चित करने के लिए भागों को गड़गड़ाहट-मुक्त फिनिश की आवश्यकता होती है। मल्टी-एक्सिस स्विस सीएनसी लेथ का उपयोग करते हुए, हमने एक ही सेटअप में साफ धागे और सटीक हेक्स हेड के साथ पीतल की झाड़ियों को मशीनीकृत किया। सभी धातु की छीलन को हटाने के लिए एक संपूर्ण अल्ट्रासोनिक सफाई प्रक्रिया लागू की गई, जिसके बाद 100% थ्रेड ऑप्टिकल निरीक्षण किया गया।

उत्पादन प्रक्रिया

प्रत्येक बुशिंग एक इंजीनियरिंग समीक्षा के साथ शुरू होती है: हमारी टीम आपके 2डी/3डी ड्राइंग या नमूने का विश्लेषण करती है, सामग्री ग्रेड का चयन करती है, और इष्टतम टूलपाथ प्रोग्राम करती है। थ्रेडेड आवेषण के लिए, महत्वपूर्ण पैरामीटर हस्तक्षेप फिट है - हम मेजबान भाग पर अधिक दबाव डाले बिना प्रतिधारण की गारंटी के लिए सटीक ओडी की गणना करते हैं।

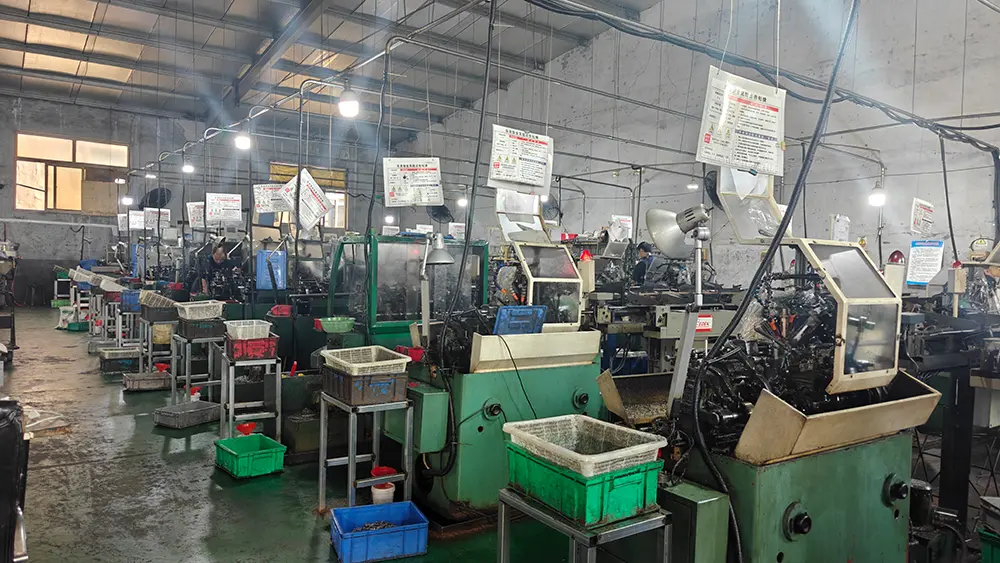

मशीनिंग बार फीडर के साथ हाई-स्पीड स्वचालित सीएनसी लेथ पर चलती है। जहां संभव हो, टर्निंग, फेसिंग, ग्रूविंग, बोरिंग और थ्रेडिंग को एक क्लैंपिंग चक्र में पूरा किया जाता है - यह एकल-सेटअप दृष्टिकोण माइक्रोन रेंज में सांद्रता बनाए रखता है।

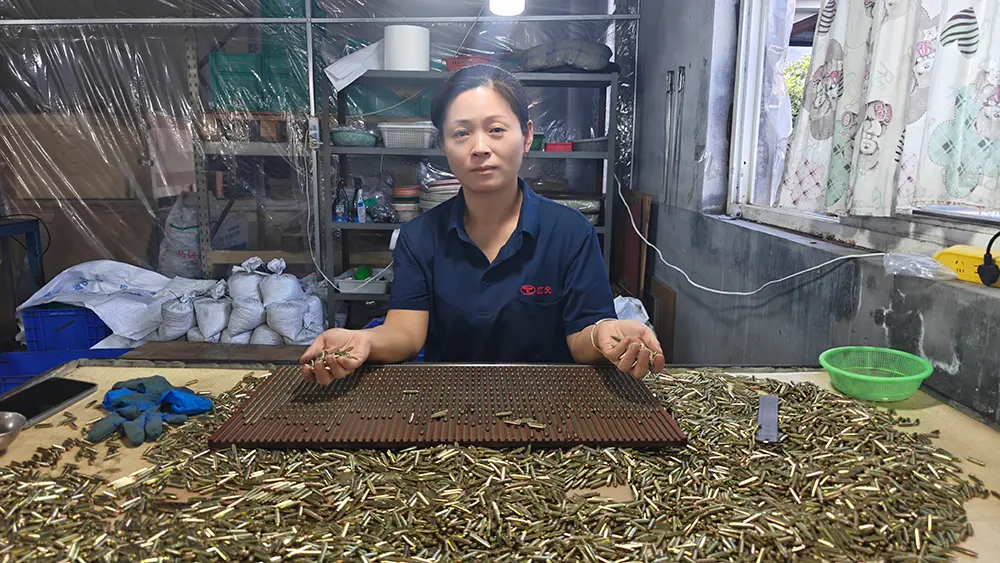

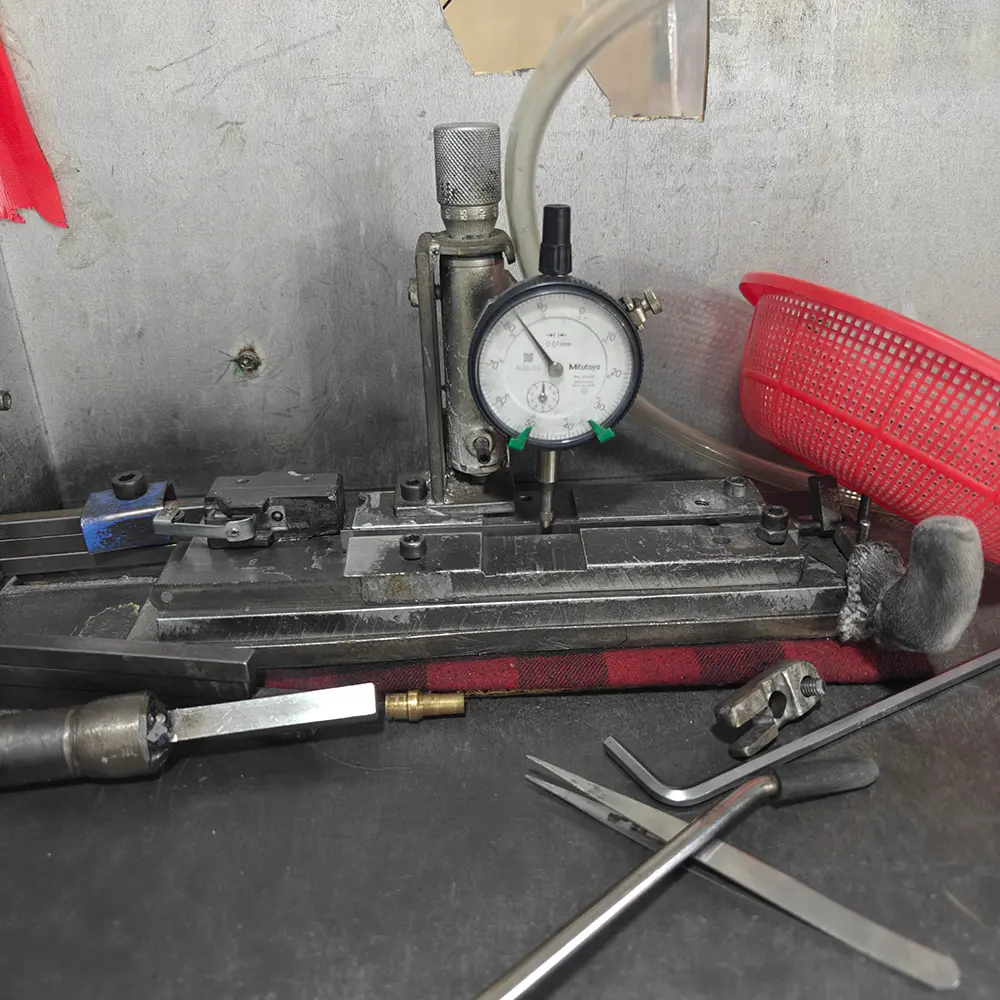

थ्रेडिंग के बाद 100% निरीक्षण किया जाता है: थ्रेड प्लग/रिंग गेजिंग, ऑप्टिकल सॉर्टिंग, और नमूना भागों पर सीएमएम सत्यापन। अंतिम पैकिंग से पहले हमारी इन-हाउस लाइनों में सतह का उपचार (जस्ता, काला ऑक्साइड, निकल) लगाया जाता है।

तुओयुआन धातु क्यों चुनें?

परिशुद्धता मशीनिंग का एक दशक तुओयुआन मेटल के पास सटीक टर्न्ड पार्ट्स और सीएनसी मशीनीकृत घटकों में 10 वर्षों से अधिक का अनुभव है, जो 95% बार-बार खरीद दर के साथ 20+ देशों में ग्राहकों को सेवा प्रदान करता है। जब आप हमसे बुशिंग ऑर्डर करते हैं, तो आप एक ऐसी दुकान के साथ काम कर रहे हैं जिसने आपकी समस्या पहले ही हल कर दी है - कई बार।

झाड़ियों को जंग रोधी कागज, पॉली बैग और ऑर्डर आकार के अनुसार निर्यात डिब्बों या लकड़ी के बक्सों में पैक किया जाता है। छोटे लॉट एक्सप्रेस द्वारा भेजे जाते हैं (डीएचएल/फेडएक्स/यूपीएस); क़िंगदाओ पोर्ट (एफसीएल/एलसीएल) या हवाई माल ढुलाई से समुद्र के द्वारा थोक ऑर्डर भेजे जाते हैं। दस्तावेज़ीकरण: वाणिज्यिक चालान, पैकिंग सूची, लदान का बिल, उत्पत्ति का प्रमाण पत्र, सामग्री परीक्षण प्रमाण पत्र। सटीक सीएनसी थ्रेडेड बुशिंग कीमतों, थोक ऑर्डर या कोटेशन के लिए, हमारी निर्यात टीम से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या आप मेरे ड्राइंग या नमूने से बुशिंग की मशीन बना सकते हैं?

A1: हाँ. हमें एक 2डी/3डी ड्राइंग (पीडीएफ, एआई) या एक भौतिक नमूना भेजें। हम डिज़ाइन की समीक्षा करते हैं, सामग्री और सहनशीलता की पुष्टि करते हैं, और बड़े पैमाने पर उत्पादन से पहले आपकी मंजूरी के लिए प्री-प्रोडक्शन नमूने बनाते हैं।

Q2: आप धागों के प्रति कितनी सहनशीलता रख सकते हैं?

ए2: आईएसओ 965 के अनुसार मानक धागा वर्ग 6एच/6जी। सटीक अनुप्रयोगों के लिए, हम कैलिब्रेटेड गेज द्वारा सत्यापित पिच व्यास के साथ 5एच/4एच रख सकते हैं। हमें अपनी कक्षा की आवश्यकता बताएं.

Q3: आप बड़े ऑर्डर पर गुणवत्ता की गारंटी कैसे देते हैं?

ए3: पूर्ण रिपोर्ट के साथ पहले-लेख निरीक्षण, फिर प्रक्रिया में गेजिंग और अंतिम आयामों पर 100% ऑप्टिकल सॉर्टिंग। हम शिपमेंट से पहले तीसरे पक्ष के निरीक्षण का भी समर्थन करते हैं।

Q4: क्या आप इन सटीक सीएनसी थ्रेडेड बुशिंग को कस्टम आकार और गैर-मानक थ्रेड पिचों में उत्पादित कर सकते हैं?

A4: हाँ, हम आपके इंजीनियरिंग चित्र या नमूना भागों के अनुसार बाहरी व्यास, लंबाई, दीवार की मोटाई और धागे की विशेषताओं को पूरी तरह से अनुकूलित करते हैं।

Q5: क्या मैं बड़े पैमाने पर उत्पादन ऑर्डर देने से पहले नमूनों का अनुरोध कर सकता हूं?

A5: बिल्कुल. हम पूर्ण पैमाने पर विनिर्माण के लिए आगे बढ़ने से पहले आपके कार्यात्मक परीक्षण और असेंबली सत्यापन के लिए प्रोटोटाइप/पूर्व-उत्पादन नमूने प्रदान कर सकते हैं।
