सीएनसी मशीनिंग औद्योगिक डॉवेल पिन

डॉवेल पिन एक छोटा, बेलनाकार पिन होता है जिसका उपयोग किसी असेंबली के दो या दो से अधिक हिस्सों के बीच सटीक संरेखण बनाए रखने के लिए किया जाता है। बोल्ट के विपरीत, जो भागों को एक साथ जोड़ता है, सीएनसी मशीनिंग औद्योगिक डॉवेल पिन स्थिति स्थापित करते हैं। यह वह संदर्भ बिंदु है जिसके चारों ओर पूरी असेंबली बनी है। जब आप गियरबॉक्स हाउसिंग को मोटर फ्लैंज पर बोल्ट करते हैं, तो डॉवेल पिन - बोल्ट नहीं - गारंटी देते हैं कि शाफ्ट संरेखित रहेंगे।

डॉवेल पिन दो मुख्य रूपों में आते हैं: प्रेस-फिट और स्लिप-फिट। एक अच्छे डॉवेल और एक खराब डॉवेल के बीच प्रदर्शन अंतर को माइक्रोन में मापा जाता है: बहुत कड़ा और यह तेजी से पकड़ लेता है; बहुत ढीला और असेंबली बह जाती है।

औद्योगिक डॉवेल पिन की सामग्री और कठोरता

कार्बन स्टील (1045/1060): कठोर और टेम्पर्ड, लागत प्रभावी सामान्य उपयोग

बियरिंग स्टील (जीसीआर15/52100): अधिकतम पहनने के जीवन के लिए एचआरसी 60-64 तक कठोर किया गया

स्टेनलेस (SUS303/304/316): भोजन, समुद्री और चिकित्सा उपयोग के लिए संक्षारण प्रतिरोधी

कठोर उपकरण स्टील (विशेष पहनने के अनुप्रयोगों के लिए)

व्यास सीमा: 1 मिमी - 30 मिमी, लंबाई 3 मिमी से 200 मिमी तक

सहनशीलता वर्ग: एम6 प्रेस-फिट, एच6/एच7 स्लिप-फिट प्रति आईएसओ 8734/8735, यूएसएएस बी18.8.2

क्लासिक विनिर्माण मार्ग केंद्र रहित पीसने का है: सलाखों को केंद्र रहित ग्राइंडर पर अंतिम व्यास तक पीस दिया जाता है, लंबाई में काटा जाता है, चैम्फर्ड और कठोर किया जाता है। अधिकांश खरीदारों को इस बात का एहसास नहीं है कि सख्त करने से पहले पीसने का क्रम मायने रखता है - पीसने के बाद सख्त होने से विरूपण होता है, यही कारण है कि हम महत्वपूर्ण पिनों को पीसते हैं, सख्त करते हैं, फिर खत्म करते हैं।

तुओयुआन रियल केस शेयरिंग

उद्योग: औद्योगिक स्वचालन और मशीनरी

सामग्री: एल्यूमिनियम / स्टेनलेस स्टील

प्रक्रिया: परिशुद्धता सीएनसी टर्निंग और ग्रूविंग

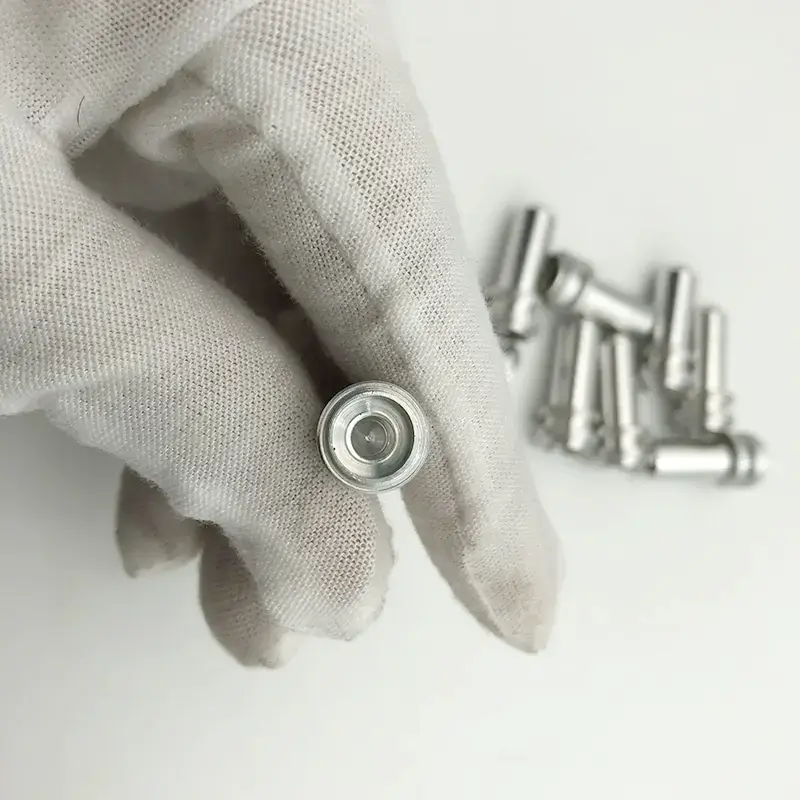

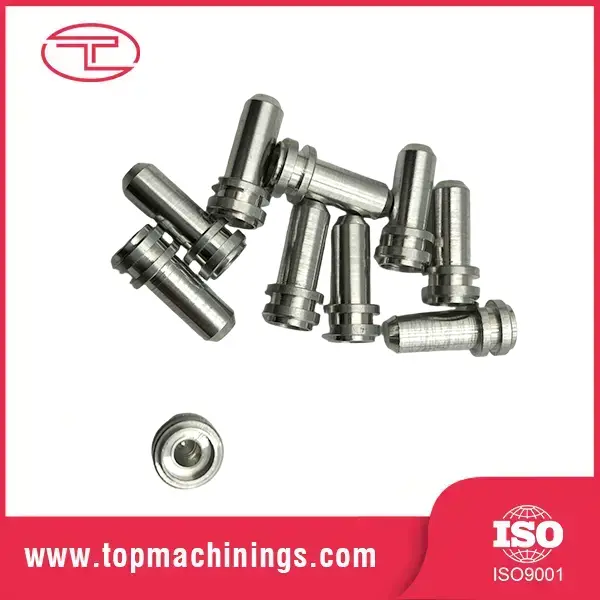

एक अमेरिकी ऑटोमेशन निर्माता को हाई-स्पीड असेंबली लाइनों में सटीक संरेखण और सुरक्षित सीलिंग सुनिश्चित करने के लिए सटीक ओ-रिंग रिटेनिंग ग्रूव्स और सख्त आयामी सहनशीलता के साथ कस्टम सीएनसी मशीनिंग औद्योगिक डॉवेल पिन की आवश्यकता थी।

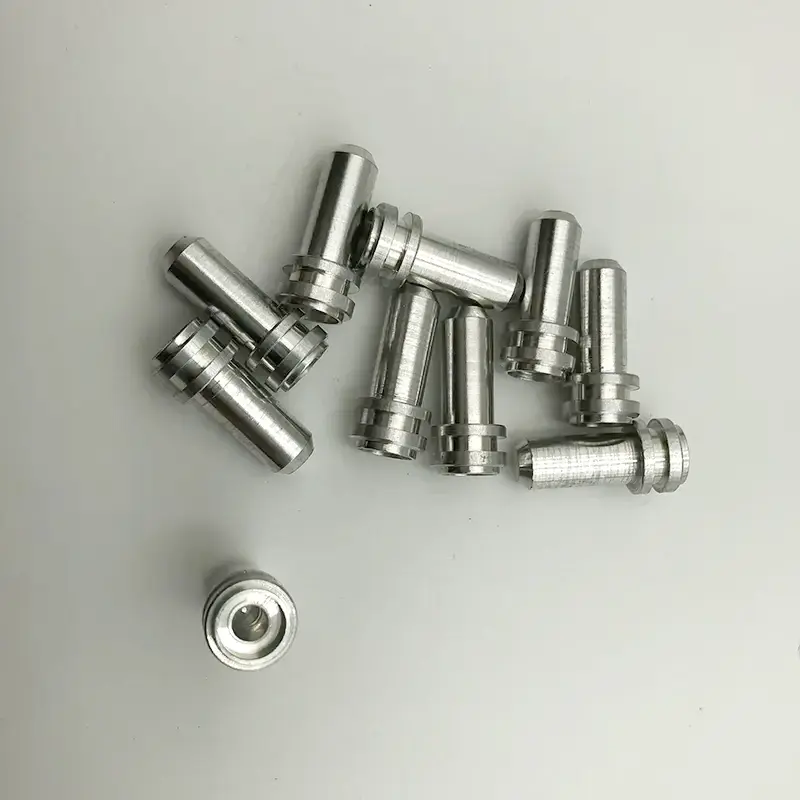

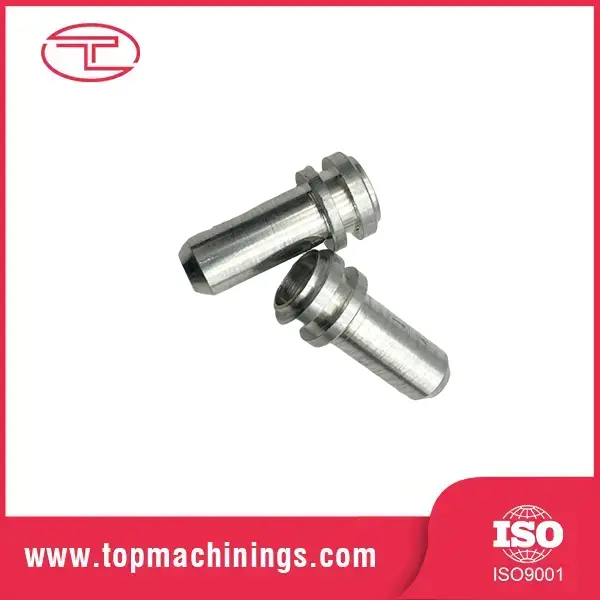

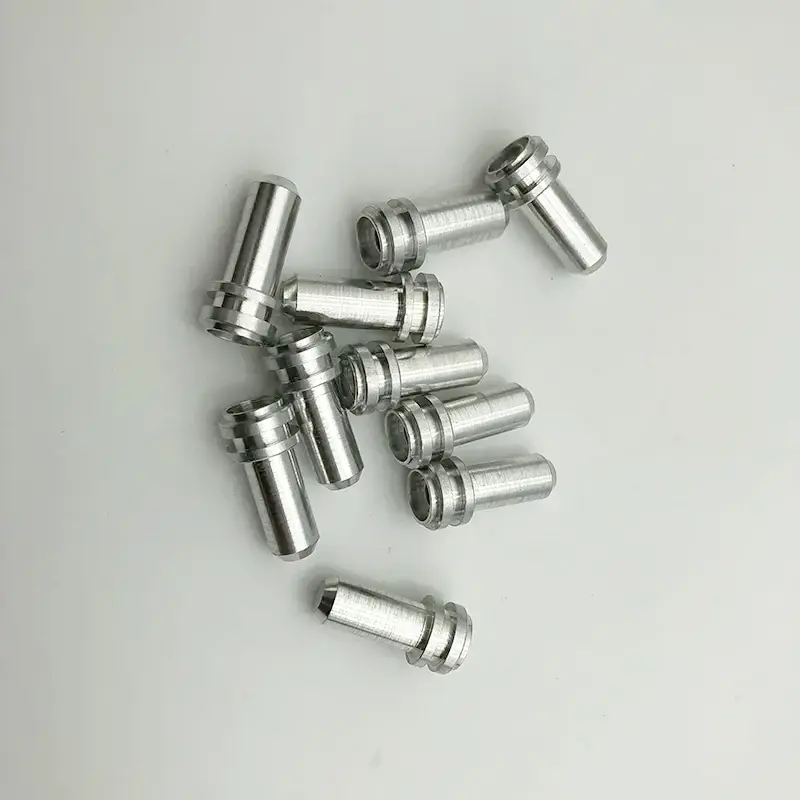

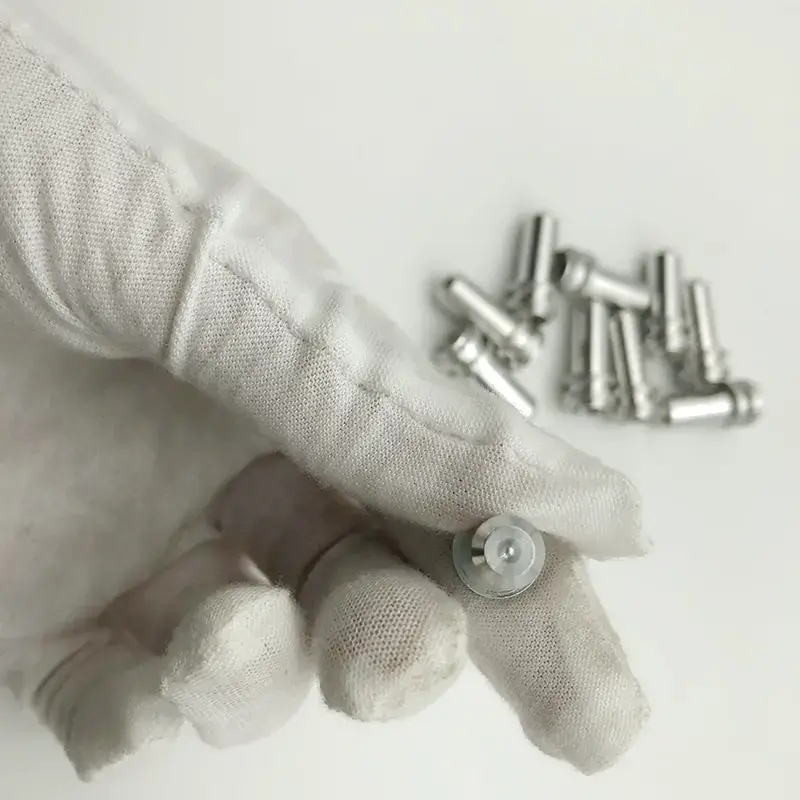

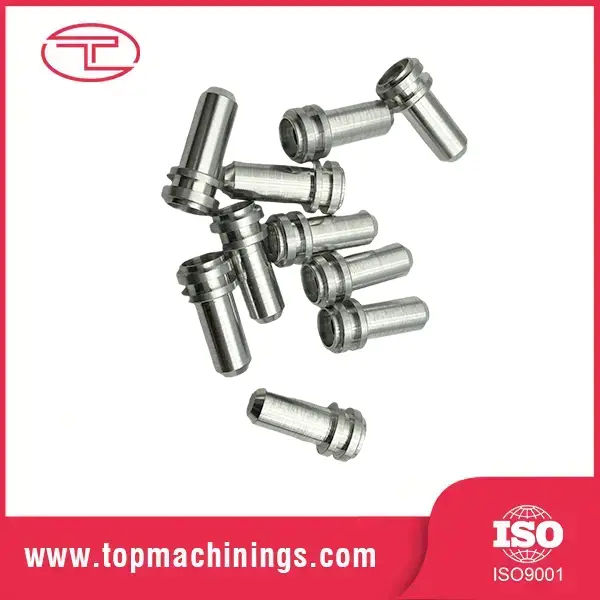

हमने उच्च-सटीक स्विस सीएनसी टर्निंग मशीनों का उपयोग करके इन मल्टी-स्टेप्ड पिनों का उत्पादन किया, जो इष्टतम सीलिंग के लिए सटीक नाली की गहराई और सतह फिनिश को बनाए रखते हैं। पैकेजिंग से पहले 100% ऑप्टिकल निरीक्षण किया गया था।

मुख्य विशेषताएं और लाभ

ट्रू पोजिशनिंग के लिए ±0.002मिमी तक ग्राउंड करें

अंतिम व्यास Ra 0.2–0.4μm की सतह फिनिश के साथ ±0.002 मिमी तक केंद्र रहित जमीन हैं। यह "काफी करीब" सहनशीलता नहीं है - सीएनसी मशीनिंग औद्योगिक डॉवेल पिन वह सहनशीलता है जो असेंबलियों को दोहराने योग्य, फिक्स्चर को सटीक और उत्पादों को सुसंगत बनाती है।

लंबी सेवा के लिए एचआरसी 60+ तक कठोर

बियरिंग-स्टील पिन को एचआरसी 60-64 तक कठोर किया जाता है, जिससे उन्हें बिना स्कोरिंग के बार-बार डालने और हटाने से बचने की कठोरता मिलती है। परिमाण के क्रम में एक कठोर डॉवेल एक नरम डॉवेल से अधिक समय तक चलता है।

चम्फर्ड सिरे, साफ किनारे

दोनों सिरे चैम्फर्ड (आम तौर पर 1.5×45°) और डिबर्ड होते हैं, इसलिए पिन सामग्री को छीले बिना या छेद के मुंह को नुकसान पहुंचाए बिना सफाई से छेद में डालना शुरू कर देते हैं। कोई गड़गड़ाहट नहीं, कोई खरोंच नहीं, कोई अस्वीकृत असेंबली नहीं।

सीधापन जिस पर आप भरोसा कर सकते हैं

लंबाई-से-व्यास अनुपात को 0.01 मिमी प्रति 50 मिमी के भीतर सीधा रखा जाता है। एक मुड़ा हुआ डॉवेल पिन न केवल पता लगाने में विफल रहता है - यह सम्मिलन पर रीम्ड छेद को नुकसान पहुंचाता है। हम प्रत्येक उत्पादन बैच पर सीधापन मापते हैं।

मिश्रित फिट के लिए तंग व्यास समूहन

पिनों को तंग व्यास समूहों में क्रमबद्ध किया जाता है ताकि पिन का एक बॉक्स लगातार फिट दबाव दे। अब आपकी असेंबली लाइन पर "यह स्लाइड, उसे हथौड़े की आवश्यकता" नहीं होगी।

उत्पाद विशिष्टताएँ

उत्पादन प्रक्रिया

सीएनसी मशीनिंग औद्योगिक डॉवेल पिन उत्पादन कोल्ड-ड्रॉन या ग्राउंड बार स्टॉक से शुरू होता है। सलाखें लगभग अंतिम व्यास तक केंद्र रहित जमीन होती हैं, लंबाई में कट जाती हैं, चैम्फर्ड होती हैं, और डिबर्ड होती हैं। कठोर पिनों के लिए, फिर उन्हें गर्मी से उपचारित किया जाता है और अंतिम सहनशीलता तक फिनिश-ग्राउंड किया जाता है - दो चरण की ग्राइंडिंग वह है जो तैयार पिन को पूरी तरह से गोल और सीधा रखती है।

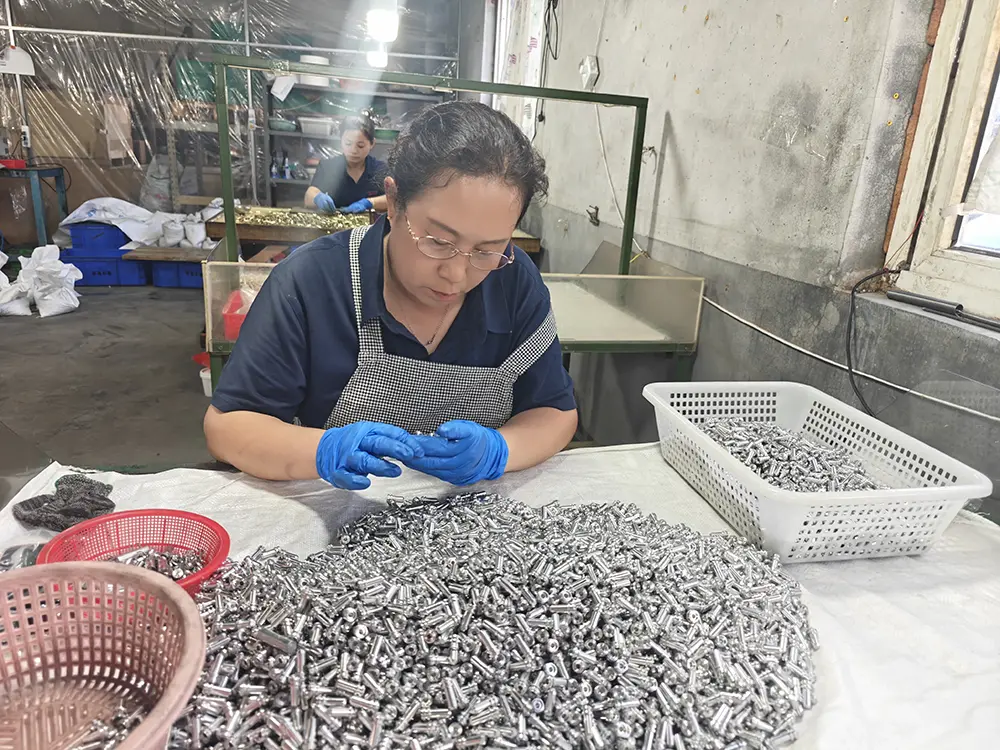

अंतिम निरीक्षण में व्यास (माइक्रोमीटर और एयर गेज के साथ), कठोरता (रॉकवेल परीक्षण), सीधापन और सतह खत्म शामिल है। पिनों को व्यास के आधार पर समूहीकृत किया जाता है और तेलयुक्त, जंग-संरक्षित पैकेजिंग में पैक किया जाता है। प्रत्येक ऑर्डर के साथ बैच प्रमाणपत्र शामिल होते हैं।

उत्पादन समयरेखा

मानक लीड समय: मानक आकारों के लिए 10-15 दिन; सख्त होने और पीसने के साथ 15-18 दिन।

दिन 1-3: ऑर्डर की पुष्टि और सामग्री का चयन

दिन 4-8: बार पीसना, काटना, चम्फरिंग

दिन 9-12: ताप उपचार और अंतिम पीस (यदि निर्दिष्ट हो)

दिन 13-14: निरीक्षण, समूहीकरण, पैकिंग

दिन 15: क़िंगदाओ से प्रेषण

तुओयुआन धातु क्यों चुनें?

माइक्रोन-स्तर की क्षमता, औद्योगिक मात्रा

सटीक मशीनिंग में 10+ वर्षों, 20 सीएनसी लेथ और 100 मिलियन-पीस वार्षिक क्षमता के साथ, तुओयुआन मेटल लैब-ग्रेड सहनशीलता के साथ ऑटोमोटिव-ग्रेड वॉल्यूम में सीएनसी मशीनिंग औद्योगिक डॉवेल पिन वितरित कर सकता है। हमने 15 पीपीएम से कम दोष दरों पर 2.5 मिलियन-पीस बैच भेजे हैं।

उत्तरी अमेरिका का विश्वसनीय आपूर्तिकर्ता

हमारा 60% उत्पादन उत्तरी अमेरिकी ग्राहकों को जाता है, 95% बार-बार खरीदारी की दर के साथ। यदि हमारे डॉवेल पिन भागों का सही ढंग से पता नहीं लगाते हैं, तो वे ग्राहक वर्षों तक हर तिमाही में दोबारा ऑर्डर नहीं करेंगे।

पूर्ण पता लगाने की क्षमता

सामग्री मिल प्रमाणपत्र, ताप उपचार रिकॉर्ड और निरीक्षण रिपोर्ट प्रति बैच संग्रहीत की जाती हैं। बार स्टॉक लॉट से तैयार पिन तक पूर्ण पता लगाने की क्षमता।

तेज़ नमूने और उद्धरण

नमूना आदेश 3-5 दिनों में भेज दिए जाते हैं। 24 घंटे के भीतर उद्धरण. गुणवत्ता संबंधी समस्याओं का उत्तर 48 घंटों के भीतर दिया गया। यह हमारा मानक है, हमारा वादा नहीं.

पैकेजिंग एवं शिपिंग

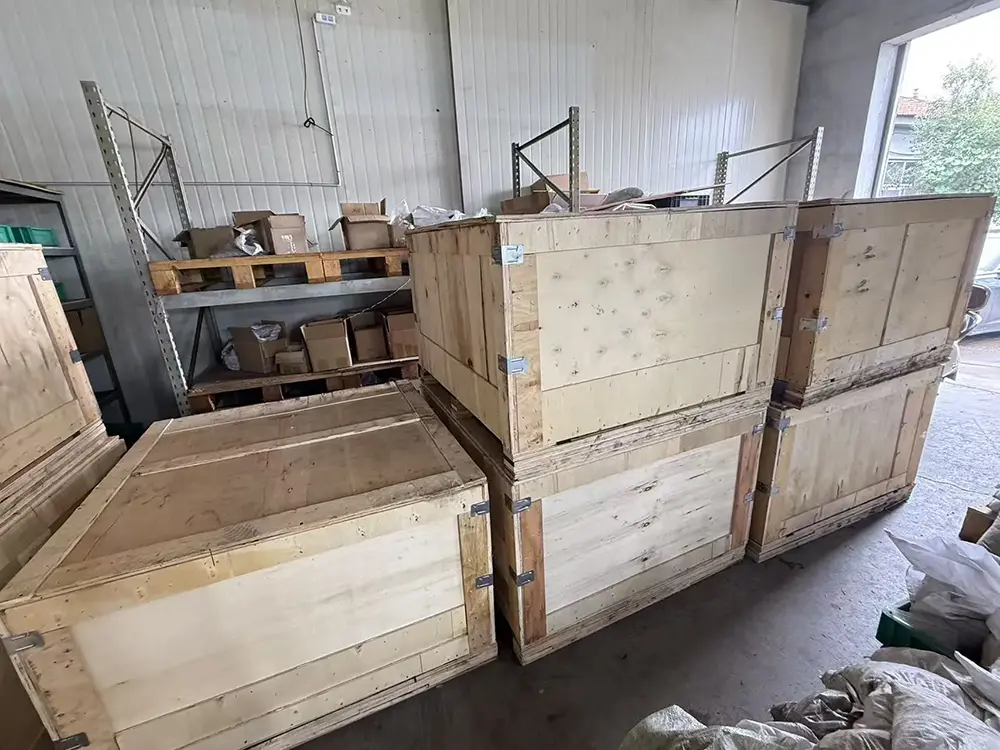

पिनों पर तेल लगाया जाता है या लेप लगाया जाता है, जंग अवरोधक के साथ पॉली बैग में पैक किया जाता है, और डिब्बों या लकड़ी के बक्सों में भेजा जाता है। छोटे ऑर्डर के लिए एक्सप्रेस (डीएचएल/फेडएक्स/यूपीएस), थोक के लिए क़िंगदाओ बंदरगाह से समुद्री माल ढुलाई। दस्तावेज़ीकरण: वाणिज्यिक चालान, पैकिंग सूची, लदान का बिल, उत्पत्ति का प्रमाण पत्र, सामग्री परीक्षण प्रमाण पत्र। सीएनसी मशीनिंग औद्योगिक डॉवेल पिन की कीमतों, थोक ऑर्डर या कोटेशन के लिए, हमारी निर्यात टीम से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: आपके डॉवेल पिन कितनी सहनशीलता रखते हैं?

A1: मानक ग्राउंड टॉलरेंस व्यास पर ±0.002mm है, सतह फिनिश Ra 0.2–0.4μm के साथ। फिट कक्षाएं उपलब्ध: एम6 प्रेस-फिट, एच6/एच7 स्लिप-फिट।

Q2: m6 और h6 फ़िट पिन के बीच क्या अंतर है?

ए2: प्रेस-फिट इंस्टालेशन के लिए एम6 पिन थोड़े बड़े आकार के होते हैं, वे रीम्ड छेद में बंद हो जाते हैं और हटाने के लिए खींचने वाले की आवश्यकता होती है। h6/h7 पिन असेंबली के लिए स्लिप-फिट हैं जिन्हें नियमित रूप से अलग किया जाना चाहिए। हमें अपना आवेदन बताएं और हम सही कक्षा की अनुशंसा करेंगे।

Q3: क्या आप कठोर स्टेनलेस पिन प्रदान करते हैं?

ए3: हाँ - वर्षा-कठोर स्टेनलेस को उत्कृष्ट संक्षारण प्रतिरोध के साथ एचआरसी 38-44 तक कठोर किया जा सकता है। भोजन या समुद्री कर्तव्य के लिए, यह सही विकल्प है।

Q4: क्या आप कस्टम-लंबाई या कस्टम-चैम्फर पिन बना सकते हैं?

ए4: हाँ. हम ड्राइंग के अनुसार कस्टम लंबाई, कस्टम चैंफ़र, पतला पायलट और खांचे काटते हैं। कस्टम पिन के लिए MOQ कम है - नमूनों का स्वागत है।

Q5: आप भंडारण में पिनों पर जंग लगने से कैसे बचाते हैं?

ए5: पिनों पर तेल लगाया जाता है और वाष्प-चरण संक्षारण अवरोधक कागज के साथ पैक किया जाता है। विदेशी समुद्री माल ढुलाई के लिए, हम जंग-मुक्त आगमन की गारंटी के लिए वीसीआई पैकेजिंग का उपयोग करते हैं।
