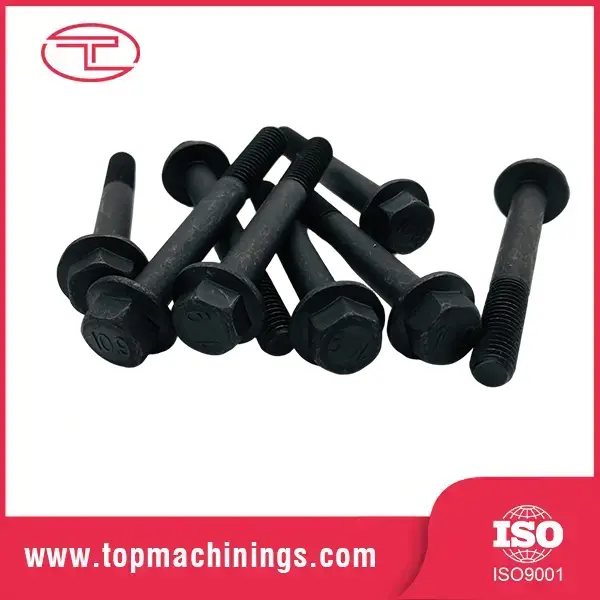

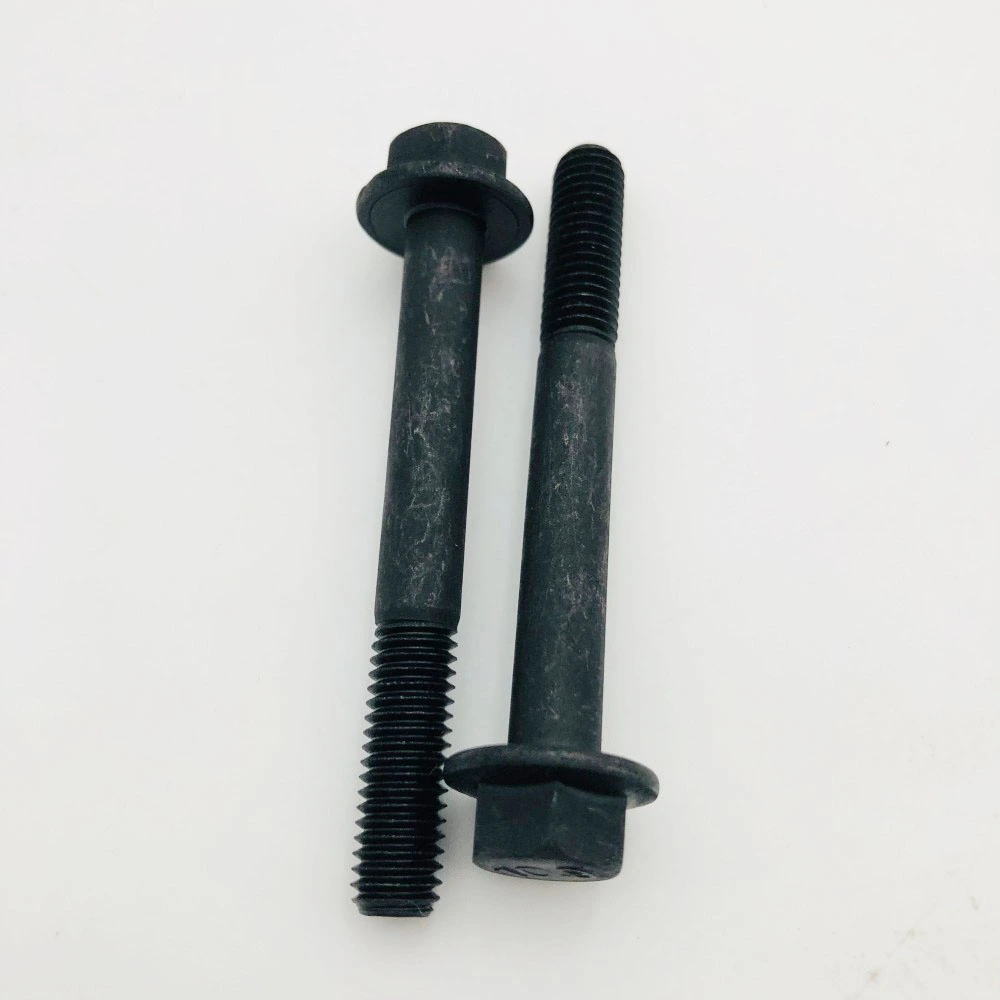

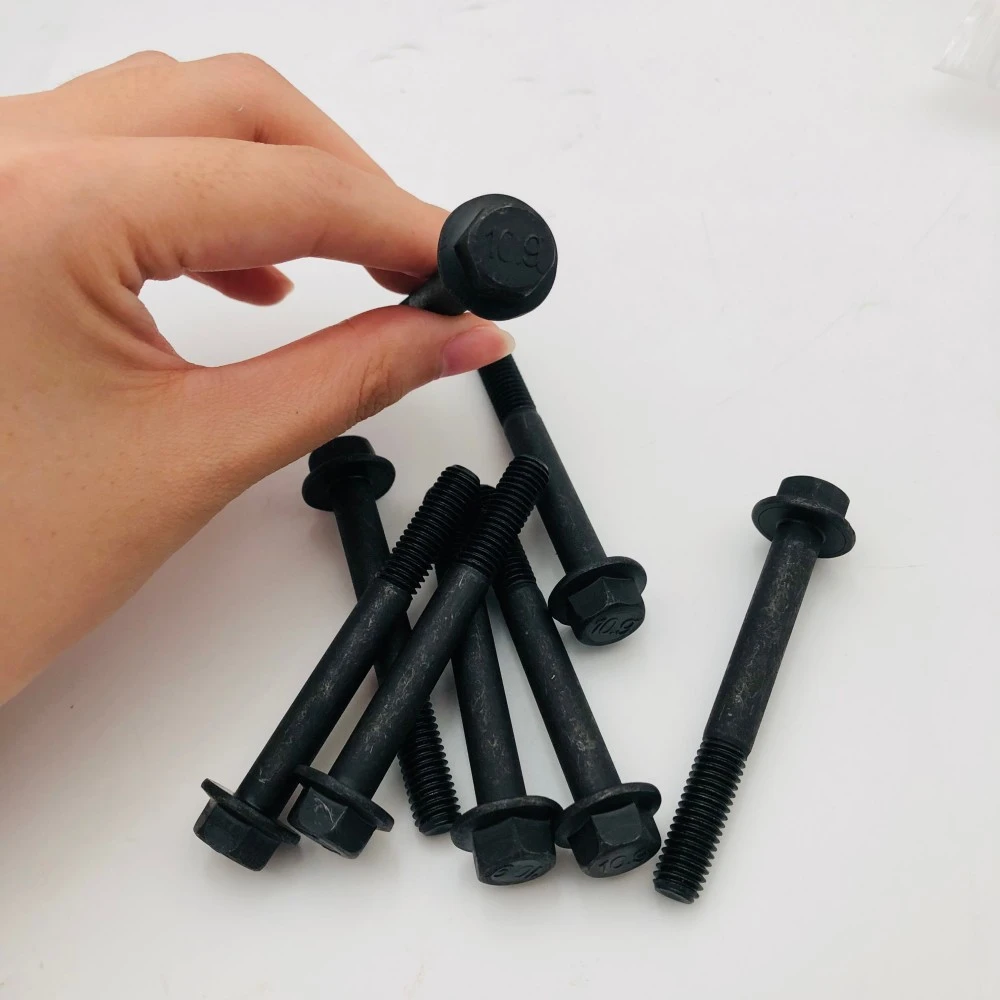

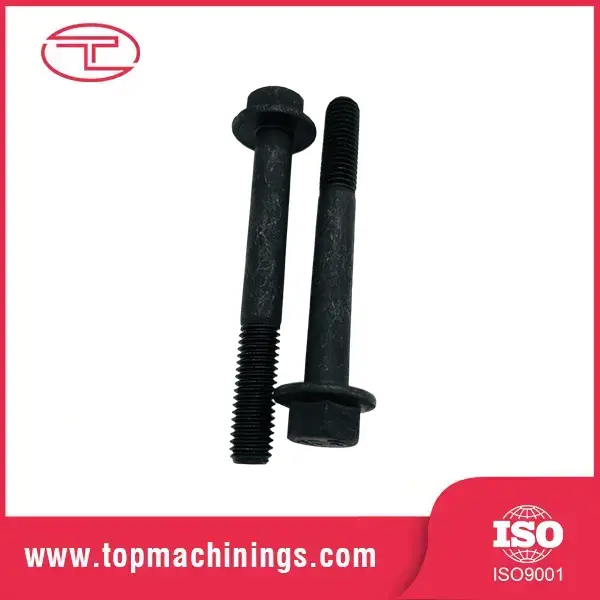

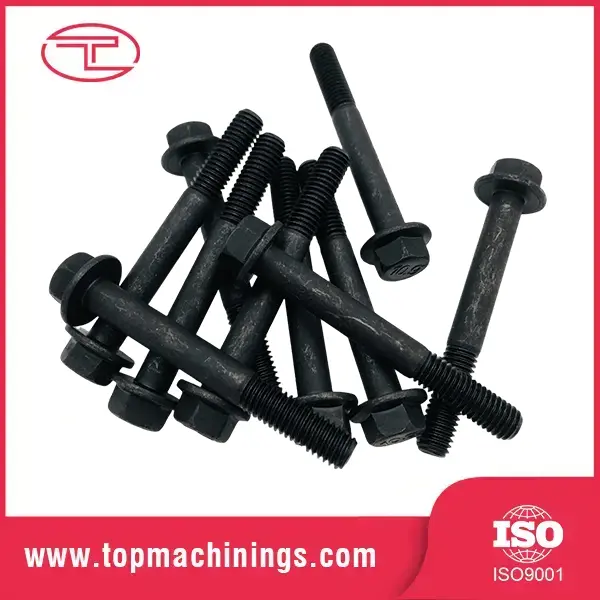

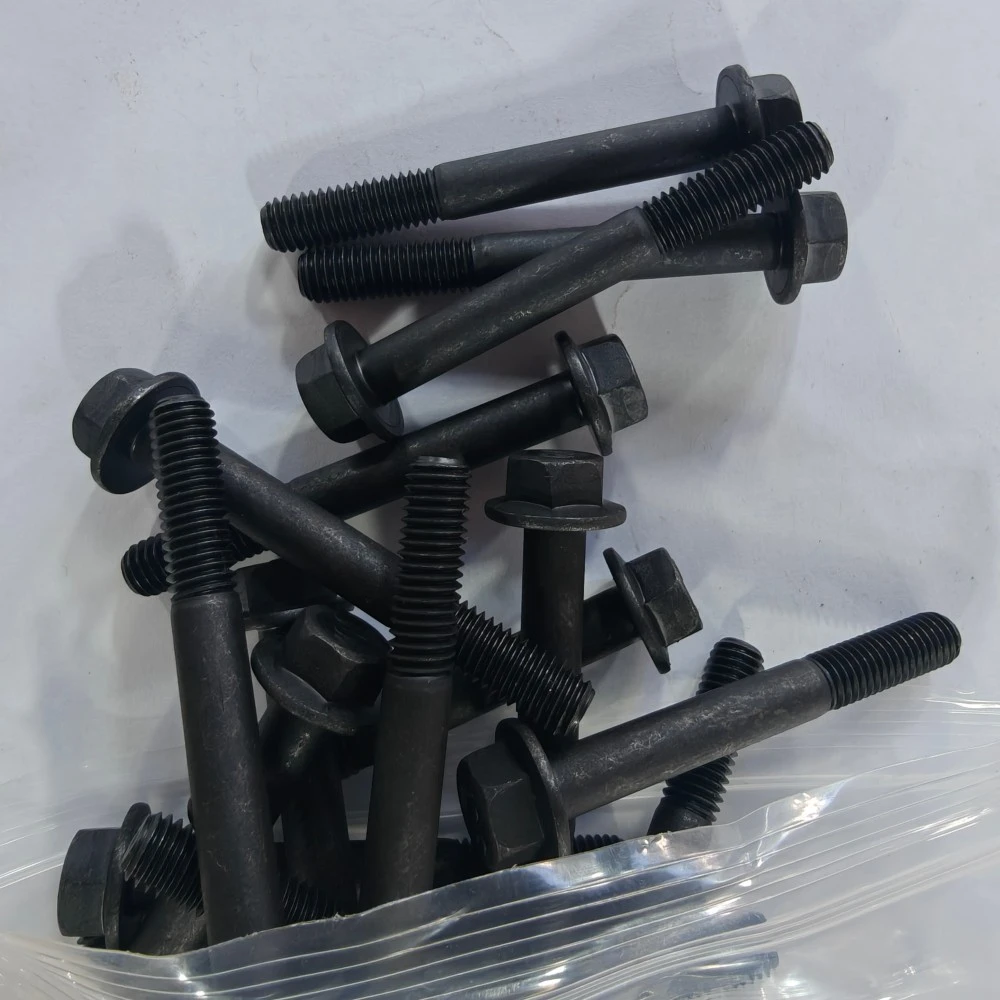

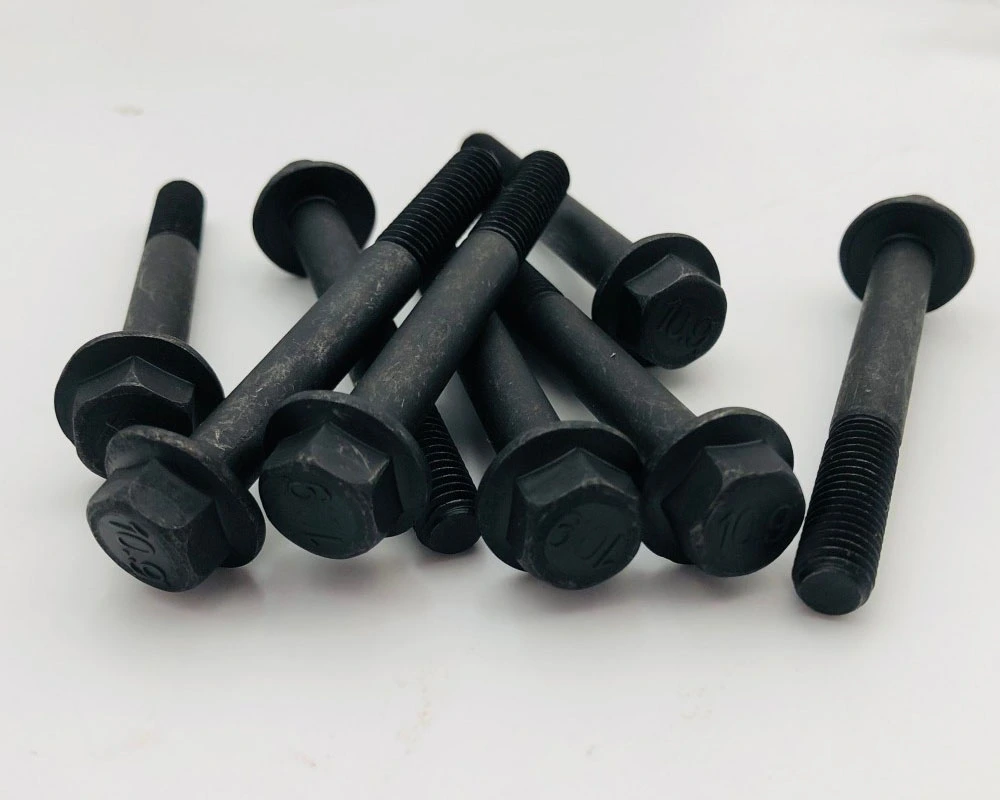

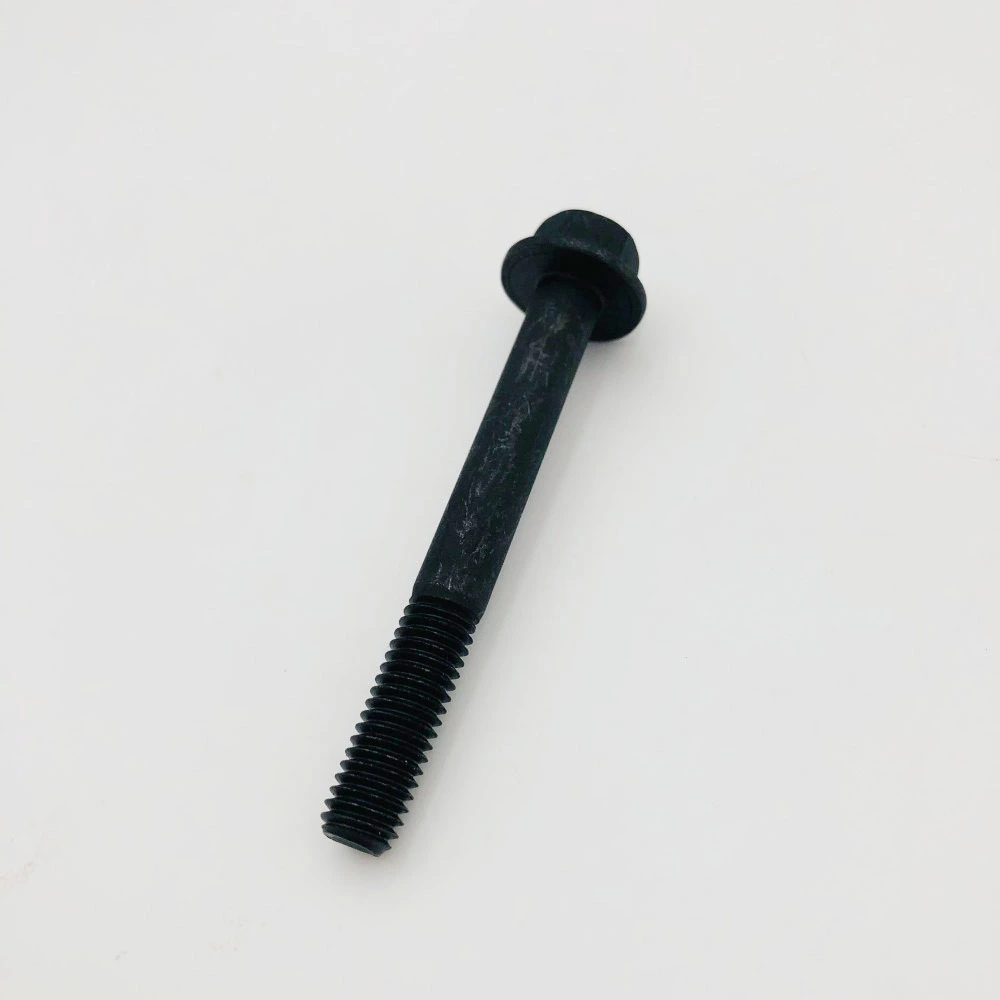

उच्च शक्ति ब्लैक ऑक्साइड निकला हुआ किनारा बोल्ट

फ्लैंज बोल्ट एक बोल्ट होता है जिसमें एक अलग वॉशर के बजाय सिर के नीचे एक अंतर्निहित वॉशर जैसा फ्लैंज होता है। निकला हुआ किनारा क्लैंपिंग लोड को बड़े असर वाले क्षेत्र में फैलाता है, जिसका अर्थ है नरम सामग्री को कुचलने के बिना उच्च क्लैंप बल। और यह असेंबली के दौरान ढीले वॉशर को संभालने की आवश्यकता को समाप्त कर देता है। ब्लैक ऑक्साइड एक रासायनिक रूपांतरण कोटिंग है जो हल्के संक्षारण प्रतिरोध को जोड़ते हुए और धागे के घर्षण को कम करते हुए बोल्ट को उसकी गहरी फिनिश देता है।

यह कॉम्बिनेशन मैदान में क्यों मायने रखता है? क्योंकि फ़्लैंज एक साथ दो कार्य करता है: यह भार वितरित करता है और ढीला होने से बचाता है। जब इंजीनियर कम ढीले हिस्सों - ऑटोमोटिव चेसिस, मशीनरी गार्ड और संरचनात्मक कनेक्शन के साथ एक क्लीनर असेंबली चाहते हैं तो फ़्लैंज बोल्ट निर्दिष्ट करते हैं।

उत्पाद विशिष्टताएँ

ग्रेड और समापन

ग्रेड 8.8: सामान्य उच्च-शक्ति कर्तव्य, 800 एमपीए तन्यता - मशीनरी और उपकरण

ग्रेड 10.9: ऑटोमोटिव और संरचनात्मक अनुप्रयोग, 1,040 एमपीए तन्यता

ग्रेड 12.9: महत्वपूर्ण कनेक्शन के लिए अधिकतम ताकत, 1,220 एमपीए तन्यता

सामग्री: 40Cr/SCM440, 35CrMo, 42CrMo (AISI 4140 परिवार), 8.8 ग्रेड के लिए 1045

फ़िनिश: ब्लैक ऑक्साइड (मानक), जिंक प्लेटिंग, जिंक-निकल, डैक्रोमेट, फॉस्फेट+तेल

धागे: मीट्रिक ISO 6g, UNC/UNF, प्रति ड्राइंग पूर्ण या आंशिक धागा

दाँतेदार निकला हुआ किनारा विकल्प: सिर के नीचे के दांत कंपन-विरोधी के लिए संभोग सतह में काटते हैं

ब्लैक ऑक्साइड फिनिश कॉस्मेटिक से कहीं अधिक है। यह एक पतली मैग्नेटाइट परत बनाता है जो एक हल्की तेल फिल्म रखती है, जो बोल्ट को इनडोर वातावरण में संक्षारण प्रतिरोध और एक समान, पेशेवर उपस्थिति प्रदान करती है। बाहरी या संक्षारक सेवा के लिए, हम जिंक-निकल या डैक्रोमेट की सलाह देते हैं - हम आपके वातावरण के आधार पर सलाह देंगे।

हाई-स्ट्रेंथ ब्लैक ऑक्साइड फ्लैंज बोल्ट्स रियल केस

उद्योग: भारी मशीनरी और ऑटोमोटिव असेंबली

सामग्री: मिश्र धातु इस्पात (ग्रेड 10.9 / 12.9)

फ़िनिश: ब्लैक ऑक्साइड (संक्षारण और घिसाव प्रतिरोध)

एक यूरोपीय औद्योगिक मशीनरी निर्माता को उच्च कंपन और उच्च टॉर्क स्थितियों के तहत हेवी-ड्यूटी इंजन माउंट पर बोल्ट ढीला होने और सतह ऑक्सीकरण के मुद्दों का सामना करना पड़ा। उन्हें सटीक थ्रेड एंगेजमेंट और बेहतर क्लैम्पिंग बल के साथ कस्टम उच्च शक्ति वाले फ्लैंज बोल्ट की आवश्यकता थी।

हमने लोड को समान रूप से वितरित करने और अलग वॉशर की आवश्यकता को खत्म करने के लिए एकीकृत दाँतेदार फ्लैंज के साथ कस्टम ग्रेड 10.9 हेक्स फ्लैंज बोल्ट का उत्पादन किया। बेहतर संक्षारण प्रतिरोध और लगातार टॉर्क प्रदर्शन के लिए उच्च ग्रेड ब्लैक ऑक्साइड फिनिश लागू किया गया।

मुख्य विशेषताएं एवं लाभ

ग्रेड 8.8 से 12.9 शक्ति, प्रमाणित मिश्र धातु इस्पात निकला हुआ किनारा बोल्ट ग्रेड 8.8, 10.9, या 12.9 तक गर्मी-उपचारित और शमन-टेम्पर्ड होते हैं, जो प्रत्येक बैच पर तन्य परीक्षण और कठोरता जांच द्वारा सत्यापित होते हैं। आपको प्रमाणित ताकत मिलती है, अनुमान नहीं - महत्वपूर्ण कनेक्शनों के लिए, प्रमाणीकरण ही संपूर्ण बिंदु है।

एकीकृत निकला हुआ किनारा, कम ढीले हिस्से फ़्लैंज अलग-अलग वॉशर की जगह लेता है, पार्ट काउंट और असेंबली समय में कटौती करता है। प्रति शिफ्ट 1,000 जोड़ों को असेंबल करने वाली एक उत्पादन लाइन पर, प्रति जोड़ एक वॉशर को खत्म करने से वास्तविक मिनटों की बचत होती है - और "लापता वॉशर" गुणवत्ता के मुद्दों की एक पूरी श्रेणी को हटा दिया जाता है।

डिज़ाइन द्वारा कंपन प्रतिरोध विस्तृत निकला हुआ किनारा असर क्षेत्र सिर के नीचे घर्षण को बढ़ाता है, कंपन के तहत स्वयं-ढीला होने का विरोध करता है। फ़्लैंज के नीचे दाँतेदार टुकड़े जोड़ें और बोल्ट लॉक वॉशर की तरह सतह को पकड़ लेता है - बिना वॉशर के।

लगातार टॉर्क-तनाव व्यवहार ब्लैक ऑक्साइड प्लस नियंत्रित स्नेहन पूर्वानुमानित घर्षण देता है, इसलिए टॉर्क रिंच लगातार क्लैंप लोड उत्पन्न करते हैं। अब कोई बोल्ट नहीं जो बेहद अलग-अलग टॉर्क पर "तंग महसूस" करता हो - आपका क्यूसी टॉर्क स्पेक वास्तव में कुछ मायने रखता है।

सीएनसी परिशुद्धता, वास्तविक गुणवत्ता नियंत्रण धागों को पूर्ण गेजिंग के साथ 6 ग्राम सहनशीलता तक रोल किया जाता है या काटा जाता है, और संकेंद्रित निकला हुआ किनारा के साथ सिर बनाए जाते हैं या मशीनीकृत किए जाते हैं। 100% ऑप्टिकल सॉर्टिंग आपकी लाइन तक पहुंचने से पहले आयामी दोषों को पकड़ लेती है।

उत्पादन प्रक्रिया

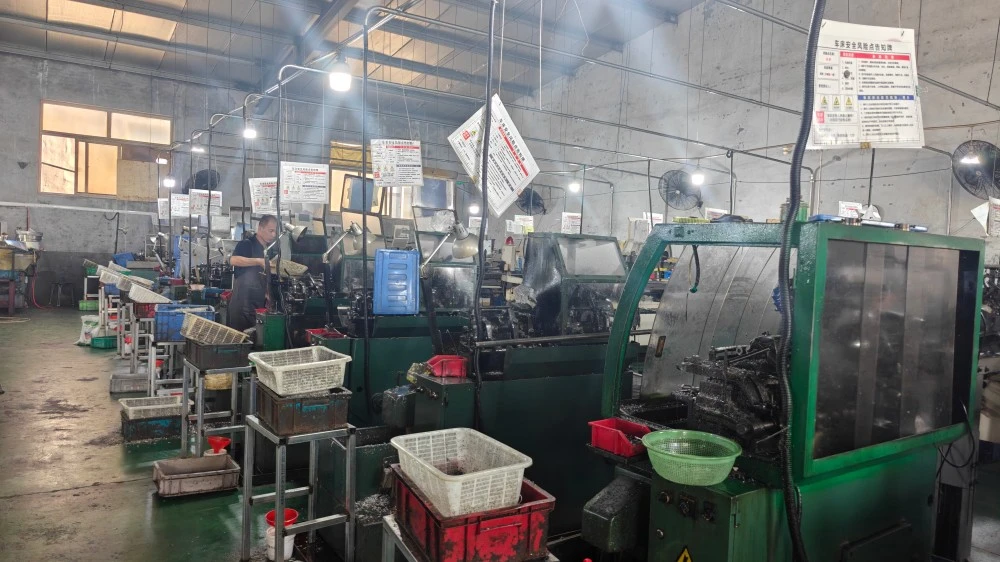

निकला हुआ किनारा बोल्ट मिश्र धातु इस्पात बार या तार के रूप में शुरू होता है, जिसे कोल्ड हेडिंग या सीएनसी मशीनिंग द्वारा संसाधित किया जाता है। फ्लैंज हेड बनाया जाता है, फिर धागों को (मजबूती के लिए) रोल किया जाता है या 6 ग्राम सहनशीलता तक (सटीकता के लिए) काटा जाता है। हीट ट्रीटमेंट क्वेंच-एंड-टेम्पर लक्ष्य ग्रेड प्राप्त करता है, इसके बाद सतह परिष्करण - ब्लैक ऑक्साइड, चढ़ाना, या विनिर्देश के अनुसार कोटिंग होता है।

गुणवत्ता नियंत्रण: प्रत्येक बैच पर तन्यता परीक्षण, कठोरता परीक्षण, थ्रेड गेजिंग और आयामी जांच। धागे की खराबी, क्षतिग्रस्त फ्लैंज और गायब कोटिंग के लिए 100% ऑप्टिकल सॉर्टिंग स्क्रीन। प्रत्येक शिपमेंट के साथ वास्तविक परीक्षण मूल्यों वाले बैच प्रमाणपत्र आते हैं।

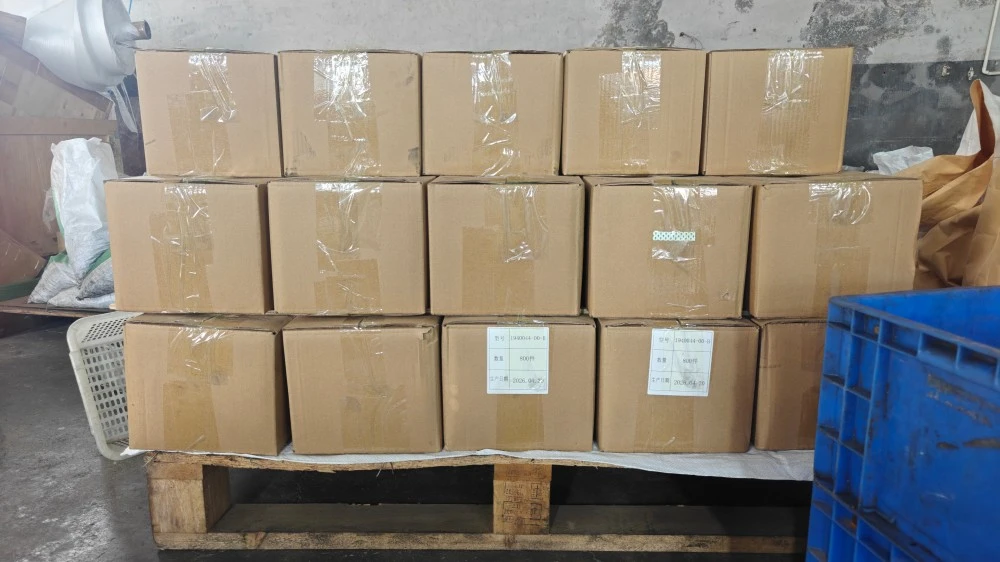

पैकेजिंग एवं शिपिंग

समुद्री माल ढुलाई के लिए जंग संरक्षण के साथ, बोल्ट को आपकी असेंबली आवश्यकताओं के अनुसार थोक डिब्बों, पॉली बैग या कस्टम किटिंग में पैक किया जाता है। छोटे ऑर्डर के लिए एक्सप्रेस, थोक के लिए क़िंगदाओ बंदरगाह से समुद्री माल ढुलाई। दस्तावेज़ीकरण: वाणिज्यिक चालान, पैकिंग सूची, लदान बिल, उत्पत्ति प्रमाण पत्र, सामग्री परीक्षण प्रमाण पत्र। उच्च शक्ति वाले ब्लैक ऑक्साइड फ्लैंज बोल्ट की कीमतों, थोक ऑर्डर या कोटेशन के लिए, हमारी निर्यात टीम से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: फ़्लैंज बोल्ट और वॉशर वाले नियमित बोल्ट के बीच क्या अंतर है?

ए: निकला हुआ किनारा अभिन्न है - इसे असेंबली के दौरान खोया, गिराया या गलत स्थान पर नहीं रखा जा सकता है, और यह हर बार एक सुसंगत असर वाली सतह प्रदान करता है। फ्लैंज बोल्ट आमतौर पर बोल्ट-प्लस-वॉशर असेंबली की तुलना में बेहतर कंपन प्रतिरोध प्रदान करते हैं।

प्रश्न: मुझे कौन सा ग्रेड चुनना चाहिए?

ए: सामान्य मशीनरी के लिए ग्रेड 8.8, ऑटोमोटिव और संरचनात्मक के लिए 10.9, महत्वपूर्ण उच्च-लोड कनेक्शन के लिए 12.9। यदि आप हमें एप्लिकेशन और क्लैंपिंग लोड बताते हैं, तो हम ग्रेड निर्दिष्ट करेंगे - और परीक्षण प्रमाणपत्र प्रदान करेंगे।

प्रश्न: क्या ब्लैक ऑक्साइड बाहरी उपयोग के लिए पर्याप्त सुरक्षा है?

उत्तर: ब्लैक ऑक्साइड इनडोर और हल्के आर्द्र वातावरण के लिए उपयुक्त है। बाहरी या संक्षारक सेवा के लिए, हम जिंक-निकल चढ़ाना या डैक्रोमेट कोटिंग की सलाह देते हैं। हम फिनिश का मिलान आपके परिवेश से करेंगे।

प्रश्न: क्या आप दाँतेदार निकला हुआ किनारा बोल्ट प्रदान कर सकते हैं?

उत्तर: हां - अधिकतम एंटी-कंपन प्रदर्शन के लिए निकला हुआ किनारा के नीचे की धारियां संभोग सतह में काटती हैं। अपने ऑर्डर में "दाँतेदार निकला हुआ किनारा" निर्दिष्ट करें।

प्रश्न: क्या आप बोल्ट के साथ परीक्षण प्रमाणपत्र प्रदान करते हैं?

उत्तर: हाँ. प्रत्येक बैच एक सामग्री प्रमाणपत्र और तन्यता और कठोरता मूल्यों सहित परीक्षण रिपोर्ट के साथ आता है। तृतीय-पक्ष निरीक्षण (एसजीएस）अनुरोध पर उपलब्ध है।
