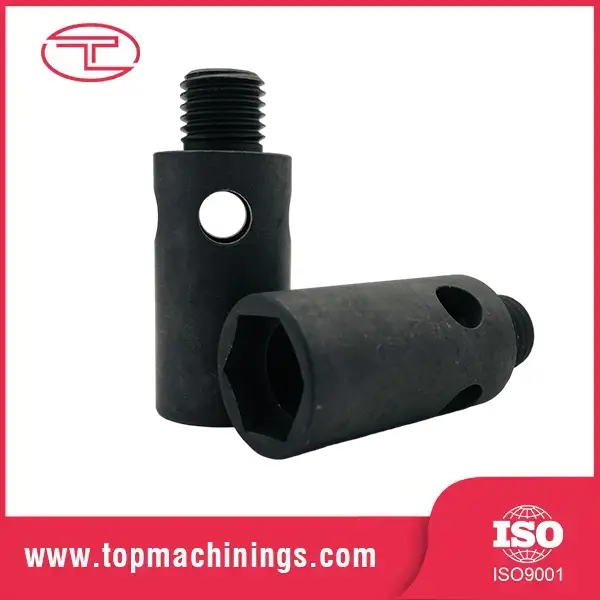

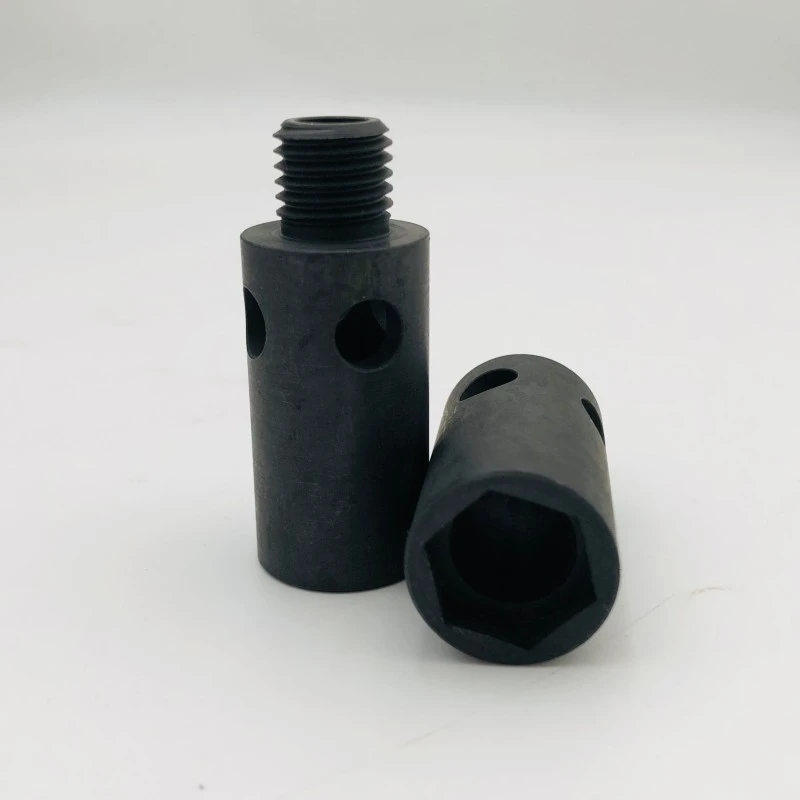

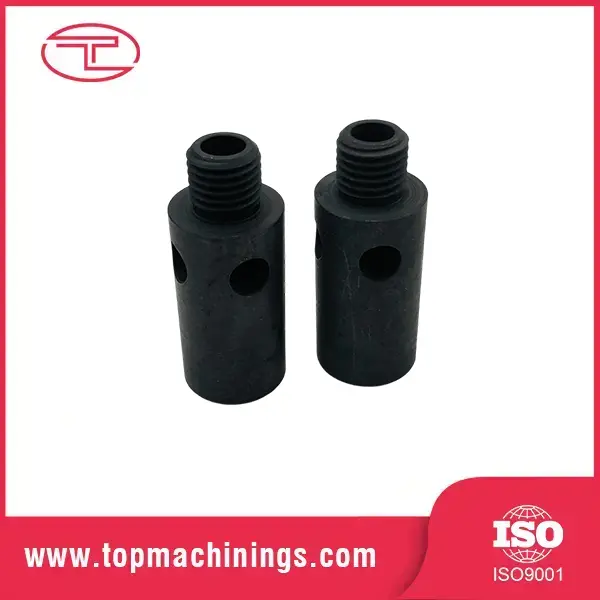

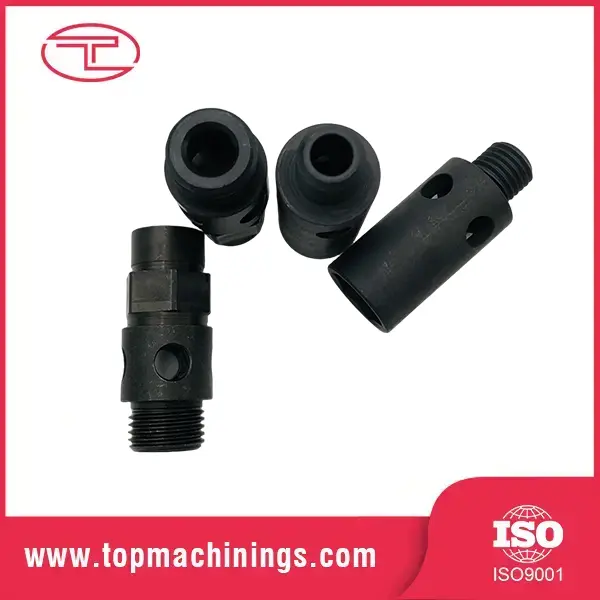

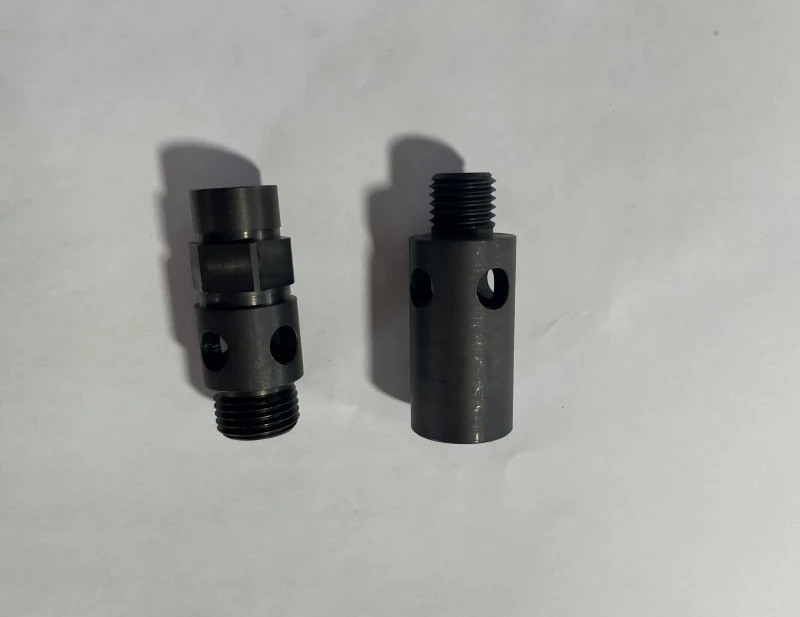

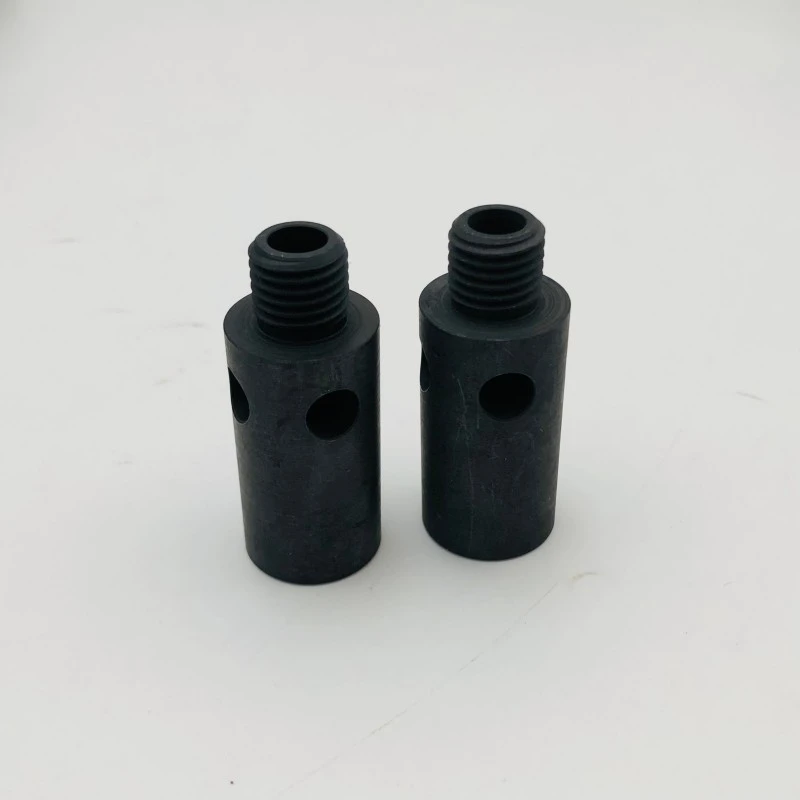

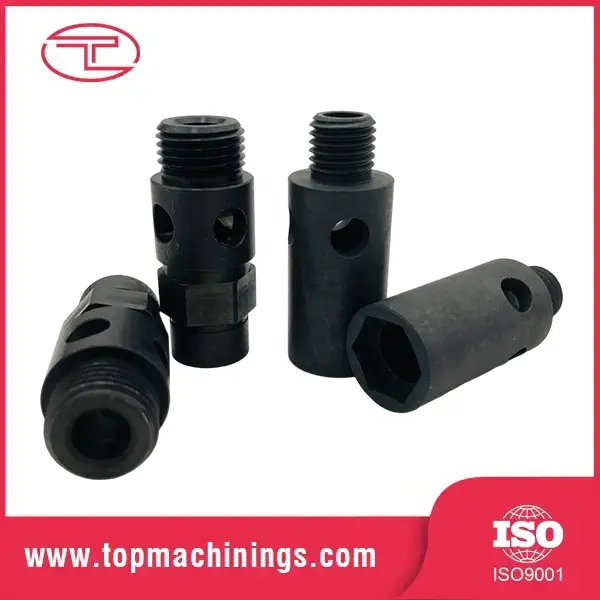

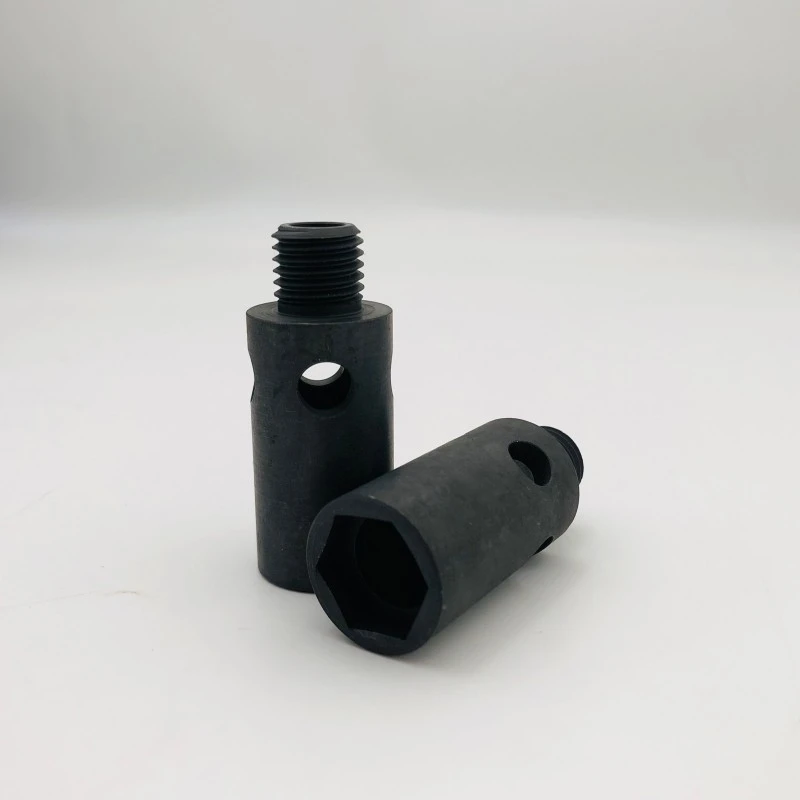

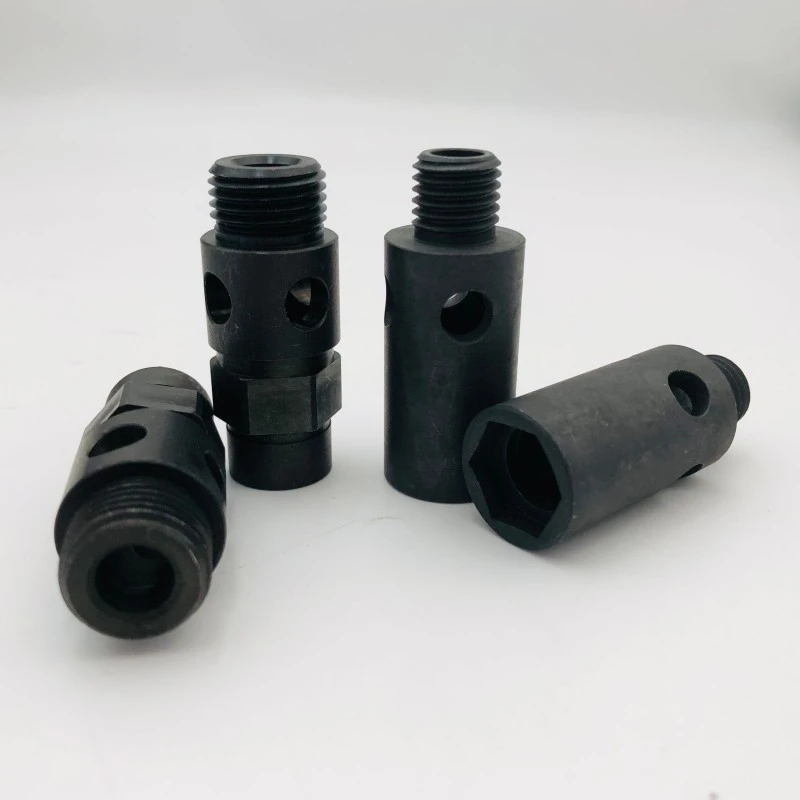

सीएनसी मशीनिंग प्रिसिजन थ्रेडेड शाफ्ट

थ्रेडेड शाफ्ट एक बेलनाकार घूमने वाला घटक है जिसमें इसके कुछ हिस्से या पूरी लंबाई में मशीनीकृत धागे होते हैं। क्लासिक उदाहरण लीड स्क्रू है - प्रत्येक सीएनसी मशीन, 3 डी प्रिंटर और रैखिक एक्चुएटर का दिल - जहां धागा रोटेशन को सटीक रैखिक आंदोलन में परिवर्तित करने के लिए एक नट संलग्न करता है। लेकिन सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट थ्रेडेड सिरों, टाई रॉड्स, समायोजन स्क्रू और फ़ीड शाफ्ट के साथ मोटर शाफ्ट के रूप में भी दिखाई देते हैं।

एक अच्छे थ्रेडेड शाफ्ट को एक खराब से अलग करने वाली चीज़ एक नज़र में अदृश्य होती है और सेवा में विनाशकारी होती है: पूरी लंबाई पर थ्रेड पिच सटीकता। एक मीटर की यात्रा के दौरान 0.1 मिमी की संचयी पिच त्रुटि वाला एक लीड स्क्रू आपके मशीन टूल को हर बार 0.1 मिमी गलत स्थिति में डाल देगा। परिशुद्ध भाग और समस्या भाग के बीच यही अंतर है।

डिज़ाइन एवं सामग्री संबंधी विचार

सामान्य ग्रेड: 4140/42CrMo, 1045 (सामान्य शुल्क), SUS303/316 (संक्षारण प्रतिरोध), 6061-T6 (हल्का)

थ्रेड फॉर्म: एक्मे, ट्रैपेज़ॉइडल, मीट्रिक आईएसओ, यूएनसी/यूएनएफ, बॉल-स्क्रू संगत

हीट ट्रीटमेंट: थ्रेड फ़्लैंक का इंडक्शन हार्डनिंग, थ्रू-हार्डनिंग, या कार्बराइजिंग

महत्वपूर्ण विशेषताएं: पीसने के लिए केंद्र छेद, कीवे, फ्लैट, क्रॉस-छेद और चरण व्यास

थ्रेड पिच व्यास और बियरिंग जर्नल के बीच सांद्रता: ≤ 0.02 मिमी टीआईआर

सीधापन: 0.05 मिमी/मीटर मानक, सटीक ग्रेड के लिए 0.02 मिमी/मीटर

सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट के लिए, सामग्री का चयन एक प्रदर्शन निर्णय है: 4140 कठोर और जमीन लंबे समय तक पहनने का जीवन और आयामी स्थिरता देता है; 6061 एल्यूमीनियम उच्च गति अनुप्रयोगों के लिए हल्की कम-जड़ता गति देता है। हम लोड, गति और कर्तव्य चक्र के आधार पर ग्रेड की अनुशंसा करते हैं - न कि केवल कीमत के आधार पर।

मुख्य विशेषताएं एवं लाभ

पूरी लंबाई में सटीक धागे

सीएनसी नियंत्रण के तहत थ्रेड्स को सिंगल-पॉइंट कट या थ्रेड-मिल्ड किया जाता है, जिसमें पिच सटीकता को पूरे थ्रेड की लंबाई पर सत्यापित किया जाता है - न कि केवल गेज पर। सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट के लिए, हम 0.02 मिमी प्रति 300 मिमी के भीतर संचयी पिच त्रुटि रखते हैं, इसलिए आपकी मशीन यात्रा के हर बिंदु पर सही स्थिति में है।

संकेंद्रित थ्रेड-टू-जर्नल संबंध

थ्रेड और बियरिंग जर्नल्स को एक सेटअप में या दो ऑपरेशनों के बीच केंद्रों पर 0.02 मिमी के नीचे रनआउट रखते हुए मशीनीकृत किया जाता है। एक शाफ्ट जो सच में चलता है वह समान रूप से घिसता है, कम कंपन करता है, और असर जीवन को बढ़ाता है।

हीट ट्रीटमेंट ड्यूटी से मेल खाता है

थ्रेड फ्लैंक पर इंडक्शन हार्डनिंग पहनने के लिए प्रतिरोधी सतह देती है जबकि कोर को टॉर्क ट्रांसमिशन के लिए सख्त बनाए रखती है। उच्च-चक्र अनुप्रयोगों के लिए, हम आपके विनिर्देश के अनुसार कार्बराइज़ या कठोर बनाते हैं।

ग्राउंड डायमीटर जहां यह मायने रखता है

बियरिंग जर्नल और सील सतहों को ±0.003 मिमी सहनशीलता के साथ रा 0.2μm तक बेलनाकार जमीन किया जा सकता है - सतह खत्म जो सील को रिसाव मुक्त रखती है और उच्च आरपीएम पर बियरिंग्स को शांत रखती है।

वन-स्टॉप: शाफ्ट + फिटिंग

हम पूरे शाफ्ट की मशीनिंग करते हैं: धागे, कीवे, फ़्लैट, क्रॉस-ड्रिल किए गए छेद और थ्रेडेड सिरे - एक भाग, एक आपूर्तिकर्ता, एक गुणवत्ता मानक। कोई दूसरा विक्रेता नहीं, घटकों के बीच स्टैकिंग में कोई सहनशीलता नहीं।

उत्पाद विशिष्टताएँ

विशिष्ट अनुप्रयोग

सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट निर्माता और आपूर्तिकर्ता के रूप में, तुओयुआन मेटल फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण पर थोक में शाफ्ट की आपूर्ति करता है:

सीएनसी मशीनों और 3डी प्रिंटरों के लिए लीड स्क्रू और बॉल-स्क्रू-संगत शाफ्ट

कपलिंग और पुली के लिए थ्रेडेड सिरों के साथ मोटर शाफ्ट

लीनियर एक्चुएटर और इलेक्ट्रिक सिलेंडर घटक

औद्योगिक उपकरणों के लिए टाई रॉड और समायोजन पेंच

ऑटोमोटिव स्टीयरिंग और सस्पेंशन थ्रेडेड घटक

कपड़ा, पैकेजिंग और प्रिंटिंग मशीनरी के लिए फ़ीड शाफ्ट

हमारे बारे में

परिशुद्धता मशीनिंग हमारा मुख्य व्यवसाय है

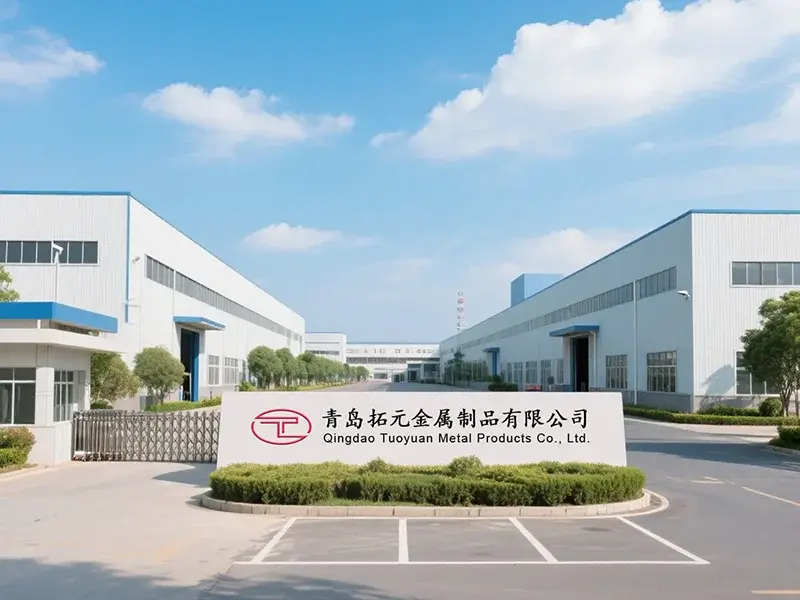

तुओयुआन मेटल सटीक रूप से बने भागों और सीएनसी मशीनीकृत घटकों में माहिर है - सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट हमारे व्हीलहाउस में पूरी तरह से है। दस साल का मशीनिंग अनुभव, 20 हाई-स्पीड सीएनसी खराद, 5 मशीनिंग केंद्र और 100 मिलियन-पीस वार्षिक क्षमता।

उत्तरी अमेरिकी बाज़ारों में सिद्ध

हमारी 60% बिक्री उत्तरी अमेरिका में होती है, जहां ग्राहक कड़ी सहनशीलता और विश्वसनीय डिलीवरी की मांग करते हैं। 95% दोबारा खरीदारी दर का मतलब है कि हमारे ग्राहक दोबारा ऑर्डर करते हैं - यह सबसे मजबूत गुणवत्ता प्रमाणन है।

तेज़, स्पष्ट संचार

हमारी बिक्री टीम धाराप्रवाह अंग्रेजी बोलती है और 24 घंटों के भीतर जवाब देती है। गुणवत्ता के मुद्दों पर 48 घंटों के भीतर प्रतिक्रिया मिलती है। कोई भाषा बाधा नहीं, कोई भागदौड़ नहीं।

इंजीनियरिंग सपोर्ट बिल्ट इन

सामग्री या ताप उपचार के बारे में निश्चित नहीं हैं? हमें अपना आवेदन भेजें और हम सही ग्रेड और प्रक्रिया की सिफारिश करेंगे। हम प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक का समर्थन करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आप लीड स्क्रू बनाते हैं? आप क्या सटीकता प्राप्त कर सकते हैं? उत्तर: हाँ - लेड स्क्रू हमारी विशिष्टताओं में से एक है। मानक ग्रेड ±0.05 मिमी प्रति 300 मिमी रखता है; परिशुद्धता ग्रेड ±0.02 मिमी संचयी पिच त्रुटि रखता है। उच्च सटीकता के लिए, हम बॉल स्क्रू की अनुशंसा करते हैं, जिसकी हम आपूर्ति भी कर सकते हैं।

प्रश्न: क्या आप किसी नमूने से शाफ्ट की मशीन बना सकते हैं? उत्तर: हाँ, हम भौतिक नमूनों के साथ-साथ रेखाचित्रों से भी रिवर्स-इंजीनियरिंग करते हैं। हम नमूना मापते हैं, एक चित्र बनाते हैं, और उत्पादन से पहले आपसे पुष्टि करते हैं।

प्रश्न: पहनने के लिए प्रतिरोधी धागे के लिए आप किस ताप उपचार की सलाह देते हैं? ए: अधिकांश सीएनसी मशीनिंग सटीक थ्रेडेड शाफ्ट और एक्चुएटर अनुप्रयोगों के लिए, एचआरसी 45-55 तक थ्रेड फ़्लैंक का इंडक्शन हार्डनिंग सही विकल्प है - कठोर सतह, कठिन कोर। अत्यधिक घिसाव के लिए, कार्बराइजिंग या पूर्ण-सख्तीकरण उपलब्ध है।

प्रश्न: क्या आप अपने द्वारा दावा की गई व्यास सहिष्णुता को बरकरार रख सकते हैं? उत्तर: हाँ. मुड़े हुए व्यास ±0.02 मिमी धारण करते हैं; ग्राउंड व्यास ±0.005 मिमी है। हमारी सीएनसी मशीनों में प्रत्येक बैच पर सीएमएम निरीक्षण द्वारा सत्यापित ≤±0.003 मिमी की दोहराव स्थिति सटीकता होती है।

प्रश्न: आपका MOQ और लीड टाइम क्या है? ए: प्रोटोटाइप MOQ लचीला है (यहां तक ​​कि 1-5 टुकड़े भी)। लगभग 500 टुकड़ों से उत्पादन MOQ। लीड समय औसतन 15 दिन, पीसने और गर्मी उपचार के साथ 18-20 दिन।
