परिशुद्धता से बने हिस्से छोटे रोबोटिक सर्जिकल उपकरणों को कैसे सक्षम बनाते हैं?

रोबोटिक सर्जिकल सिस्टम सिकुड़ रहे हैं। लेप्रोस्कोपिक और माइक्रोसर्जिकल रोबोट की अगली पीढ़ी 3 मिमी से कम व्यास वाले उपकरणों का उपयोग करती है - जो नाजुक शरीर रचना को नेविगेट करने के लिए काफी छोटा है, फिर भी पकड़ने, काटने और सिलाई करने के लिए पर्याप्त मजबूत है। इसे प्राप्त करने के लिए प्रत्येक घटक, विशेष रूप से उपकरण कलाई के अंदर यांत्रिक ट्रांसमिशन तत्वों पर आमूल-चूल पुनर्विचार की आवश्यकता होती है। उत्तर निहित हैपरिशुद्धता से बने हिस्से- छोटे, जटिल ज्यामिति को सहनशीलता के लिए तैयार किया गया है जो एक दशक पहले अकल्पनीय था। यह आलेख बताता है कि कैसे उच्च परिशुद्धता सीएनसी टर्निंग लघु शाफ्ट, पिन और हाउसिंग बनाती है जो उप-मिलीमीटर रोबोटिक उपकरण को संभव बनाती है - और खरीद प्रबंधकों को आपूर्तिकर्ता में क्या देखना चाहिए।

रोबोटिक सर्जरी में लघुकरण चुनौती

एक सामान्य रोबोटिक सर्जिकल उपकरण में एक पेंसिल से छोटी ट्यूब के अंदर 20 गतिशील भाग होते हैं। प्रत्येक भाग को चाहिए:

• बार-बार नसबंदी का सामना करना (आटोक्लेव, गामा विकिरण)
• लगभग-शून्य बैकलैश के साथ टॉर्क संचारित करें
• 0.15 मिमी जितनी कम दीवार की मोटाई के भीतर फिट
• पारंपरिक मशीनीकृत घटकों की तुलना में लागत कम है - क्योंकि उपकरण अक्सर एकल-उपयोग या सीमित-पुन: उपयोग होते हैं

पारंपरिक मशीनिंग विधियां (मुद्रांकन, सरल मोड़) आवश्यक सांद्रता, सतह खत्म, या सूक्ष्म-विशेषताओं को धारण नहीं कर सकती हैं। परिशुद्धता से बने हिस्से - लाइव टूलींग के साथ स्विस-प्रकार के सीएनसी खराद पर निर्मित - एक चक्र में टर्निंग, मिलिंग और ड्रिलिंग के संयोजन से इन समस्याओं को हल करते हैं, ± 0.005 मिमी या बेहतर की सहनशीलता प्राप्त करते हैं।

तीन महत्वपूर्ण तरीके परिशुद्धता से बने हिस्से लघुकरण को सक्षम बनाते हैं

1.माइक्रो-शाफ़्ट और ड्राइव पिन

सर्जिकल रोबोट की कलाई अंतिम प्रभावकारक को स्पष्ट करने के लिए केबल या पुश-रॉड का उपयोग करती है। ये छोटे पिन और शाफ्ट से जुड़ते हैं - अक्सर 0.5 मिमी से 2 मिमी व्यास में। एक परिशुद्धता से बने भाग में शामिल हो सकते हैं:

• रिंगों को बनाए रखने के लिए खांचे (चौड़ाई 0.2 मिमी, गहराई 0.05 मिमी)
• टॉर्क स्थानांतरण के लिए हेक्सागोनल या वर्गाकार सिरे
• केबलों को समेटने के लिए क्रॉस-छेद (0.3 मिमी व्यास)।

परिशुद्धता क्यों मायने रखती है: 1 मिमी पिन में 2µm का विचलन 0.2° कोणीय त्रुटि उत्पन्न करता है - जब सर्जन 0.5 मिमी रक्त वाहिका को सिल रहा हो तो यह अस्वीकार्य है।

2.पतली दीवार वाले ट्यूबलर घटक

जोड़दार जोड़ों के लिए 0.2 मिमी से कम दीवार की मोटाई वाले आवास और आस्तीन की आवश्यकता होती है। पारंपरिक मोड़ बकबक या पतन का कारण बनता है। उच्च दबाव शीतलक और कार्बाइड टूलींग के साथ स्विस टर्निंग स्थिर, दोहराने योग्य पतली दीवार का निर्माण करती हैपरिशुद्धता से बने हिस्सेद्वितीयक डिबुरिंग के बिना।

3. एकल सेटअप में जटिल ज्यामिति

रोबोटिक टूल डिज़ाइनर संयुक्त सुविधाएँ चाहते हैं: थ्रेड, टेपर, अंडरकट्स और फ़्लैट - सभी एक भाग पर। बहु-अक्ष खराद पर बने परिशुद्धता से बने हिस्से, ज्यामितीय स्थिरता सुनिश्चित करते हुए, कई सेटअपों को समाप्त करते हैं। उदाहरण के लिए, हेलिकल ड्राइव ग्रूव और समीपस्थ निकला हुआ किनारा के साथ एक ट्रोकार टिप को 40 सेकंड से कम समय में मशीनीकृत किया जा सकता है।

पैरामीटर तालिका - सर्जिकल-ग्रेड परिशुद्धता से बने भागों के लिए महत्वपूर्ण विशिष्टताएँ

असंगत परिशुद्धता वाले भागों की छिपी हुई लागत

चिकित्सा उपकरण ओईएम अक्सर व्यक्तिगत परिशुद्धता से बने भागों के प्रभाव को कम आंकते हुए असेंबली सहनशीलता पर ध्यान केंद्रित करते हैं। एक वास्तविक दुनिया का उदाहरण: एक सर्जिकल स्टेपलर निर्माता ने 0.5 मिमी पिन के कारण 12% फ़ील्ड विफलताओं का अनुभव किया, जिसमें असंगत नाली की गहराई थी। पिन आपूर्तिकर्ता ने ±0.01 मिमी का दावा किया था लेकिन ±0.025 मिमी वितरित किया। 100% ऑप्टिकल सॉर्टिंग के साथ प्रत्येक बैच को नियंत्रित करने वाले आपूर्तिकर्ता पर स्विच करने से विफलता दर 0.2% तक कम हो जाती है।

मुख्य सबक:

• माप मायने रखता है - केवल कैलीपर्स ही नहीं, बल्कि लेजर माइक या विजन सिस्टम रिपोर्ट भी मांगें।
• सामग्री प्रमाणन - सर्जिकल उपकरणों को पूर्ण ट्रेसेबिलिटी की आवश्यकता होती है (EN 10204 3.1)।
• सतह खत्म स्थिरता - खुरदरे धब्बे बैक्टीरिया को आश्रय देते हैं; Ra और Rz निर्दिष्ट करें.

तुओयुआन सर्जिकल लघुकरण की मांगों को क्यों समझता है

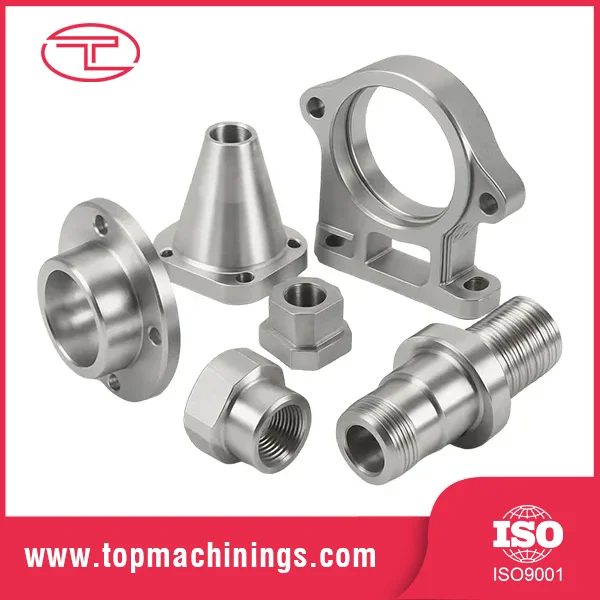

क़िंगदाओ तुओयुआन मेटल कंपनी लिमिटेड ने सटीक धातु प्रसंस्करण क्षमताओं को विकसित करने में एक दशक से अधिक समय बिताया है। सामान्य मशीन की दुकानों के विपरीत, तुओयुआन उन सटीक तकनीकों पर ध्यान केंद्रित करता है जिनकी सर्जिकल रोबोटिक्स को आवश्यकता होती है:

• माइक्रो-शाफ्ट, पिन और स्लीव्स के लिए सीएनसी टर्निंग पार्ट्स (स्विस और फिक्स्ड हेडस्टॉक)
• जटिल आवास सुविधाओं के लिए सीएनसी मिलिंग पार्ट्स
• लागत प्रभावी उच्च मात्रा वाले घटकों के लिए मुद्रांकन और फोर्जिंग
• भूतल उपचार (गैल्वनाइजिंग, पाउडर कोटिंग, पॉलिशिंग) - हालांकि सर्जिकल उपकरण अक्सर इलेक्ट्रोपॉलिशिंग या पैसिवेशन निर्दिष्ट करते हैं, जिसे तुओयुआन प्रमाणित भागीदारों के माध्यम से व्यवस्थित कर सकता है

तुओयुआन आईएसओ 9001 के तहत संचालित होता है, जिसमें कच्चे माल से लेकर तैयार हिस्से तक पूरी आपूर्ति श्रृंखला होती है। उनके "प्रत्येक विवरण में उत्कृष्टता" दर्शन का अर्थ है कि प्रत्येक सटीक भाग का डिजिटल माप उपकरण के साथ निरीक्षण किया जाता है, और बैच रिकॉर्ड 10+ वर्षों तक रखे जाते हैं - जो चिकित्सा उपकरण ट्रैसेबिलिटी के लिए आवश्यक है।

एक व्यावहारिक उपकरण - सोर्सिंग के लिए एक सरल चेकलिस्ट

रोबोटिक सर्जिकल उपकरणों के लिए परिशुद्धता से बने हिस्सों के स्रोत का मूल्यांकन करते समय, पूछें:

• आपकी सबसे महत्वपूर्ण विशेषता पर एक सहिष्णुता स्टैक-अप विश्लेषण।
• सीएमएम या लेजर माइक से मापे गए तीन यादृच्छिक नमूना भाग।
• लॉट संख्या और रासायनिक संरचना दर्शाने वाला सामग्री प्रमाणपत्र।
• प्रक्रिया क्षमता (सीपीके) - व्यास और सांद्रता के लिए, सीपीके ≥1.33 एक सुरक्षित सीमा है।

तुओयुआन सभी चार को मानक के रूप में प्रदान करता है।

छोटे हिस्से, सर्जरी के लिए विशाल छलांग

छोटे, स्मार्ट रोबोटिक सर्जिकल उपकरणों की ओर रुझान अजेय है। लेकिन यह केवल मौजूदा डिज़ाइनों को छोटा करने से साकार नहीं होगा। उसकी आवश्यकता हैंपरिशुद्धता से बने हिस्सेजो सूक्ष्म आकार के, स्थूल-सटीक होते हैं और लगातार मात्रा में निर्मित होते हैं। खरीद प्रबंधकों के लिए, सबसे अच्छी रणनीति एक धातु कंपनी के साथ साझेदारी करना है जिसके पास सीएनसी टर्निंग विशेषज्ञता, एक पूर्ण इन-हाउस प्रक्रिया श्रृंखला और एक गुणवत्ता प्रणाली है जो कोई भी मौका नहीं छोड़ती है।

अपनी सबसे चुनौतीपूर्ण सूक्ष्म-घटक ड्राइंग यहां भेजेंतुओयुआनव्यवहार्यता समीक्षा और नमूना चलाने के लिए। सहनशीलता निर्दिष्ट करने के लिए उपरोक्त पैरामीटर तालिका का उपयोग करें, और प्रक्रिया क्षमता रिपोर्ट मांगें। सही परिशुद्धता से तैयार भागों का आपूर्तिकर्ता आपके विकास के समय को आधा कर सकता है - और आपके अगली पीढ़ी के सर्जिकल उपकरण को वास्तविकता बना सकता है।
